Y-60、Y-100、150T一般压力表(弹簧管压力表)
一般压力表适用于测量对铜（铜合金）及锡铅焊料不起腐蚀作用的不爆炸、不结晶、不凝固的液体、蒸汽或气体等流体介质的正压、负压或正负压。

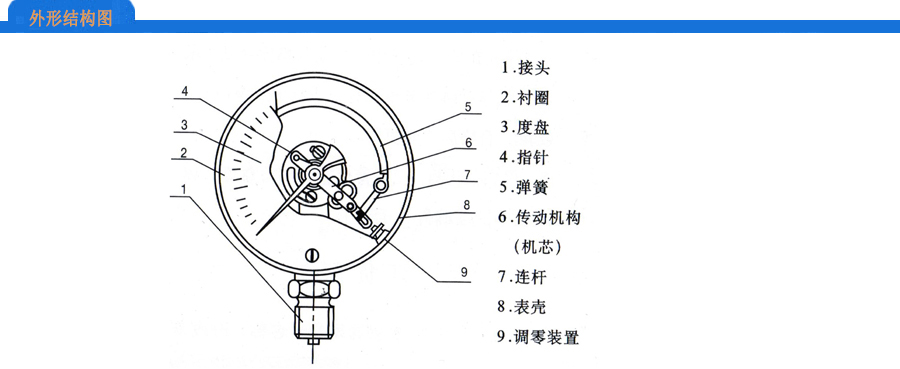

罩圈式结构。表壳材质为低碳钢喷塑（Y-60系列可提供镀铬表壳），接头、弹性元件及传动机构材质为铜合金。接头与弹性元件间采用锡铅焊料焊接。
可提供径向直接式(径向无边，无代号)、径向前边（径向嵌装、TQ）、径向后边（径向墙装、T）、轴向直接式（轴向无边，Z）、轴向前边（轴向嵌装、ZT）等安装方式。
一般弹簧管压力表可分为以下几种类型：
1.真 空 表：用于测量介质的负压
2.压力真空表：用于测量介质的压力和负压
3.氧气压力表：用于测量氧气的压力和负压
4.氢气压力表：用于测量氢气的压力和负压
5.乙炔压力表：用于测量乙炔的压力和负压
6.压力表氨用压力表：用于测量氨气或液氨的压力和负压
技术参数：
一般压力表选型表：
一般压力表适用于测量对铜（铜合金）及锡铅焊料不起腐蚀作用的不爆炸、不结晶、不凝固的液体、蒸汽或气体等流体介质的正压、负压或正负压。
罩圈式结构。表壳材质为低碳钢喷塑（Y-60系列可提供镀铬表壳），接头、弹性元件及传动机构材质为铜合金。接头与弹性元件间采用锡铅焊料焊接。
可提供径向直接式(径向无边，无代号)、径向前边（径向嵌装、TQ）、径向后边（径向墙装、T）、轴向直接式（轴向无边，Z）、轴向前边（轴向嵌装、ZT）等安装方式。
一般弹簧管压力表可分为以下几种类型：
1.真 空 表：用于测量介质的负压
2.压力真空表：用于测量介质的压力和负压
3.氧气压力表：用于测量氧气的压力和负压
4.氢气压力表：用于测量氢气的压力和负压
5.乙炔压力表：用于测量乙炔的压力和负压
6.压力表氨用压力表：用于测量氨气或液氨的压力和负压
技术参数：
| 项 目 | 参 数 说 明 | |||||
| 型号 |
Y-60 Y-60T Y-60TQ Y-60Z Y-60ZT |
Y-100 Y100T Y-100TQ Y-100Z Y-150ZT |
Y-150 Y-150T Y-150TQ Y-150Z Y-150ZT |
Y-200 | Y-250 | |
| 公称直径（mm） | Φ60 | Φ100 | Φ150 | Φ200 | Φ250 | |
| 连接螺纹 | M14X1.5 | M20X1.5 | ||||
| 精度等级 | 2.5 | 1.6 | ||||
|
测量范围 （MPa） |
0～0.1; 0.16;0.25; 0.4;0.6;1; 1.6;2.5;4;6; 10;2.5;4;6; 10;16;25;40 |
0～0.1; 0.16;0.25; 0.4;0.6;1; 1.6;2.5;4;6; 10;2.5;4;6; 10;16;25;40;60 |
0-0.1;0.16;0.25; 0.4;0.6;1;1.6 2.5;4;6 |
|||
| 执行标准 | GB/T1226-2001 | |||||
| 备 注 | 如其它连接方式等特殊规格订货时请文字标明。 | |||||
| 仪表类别 | |
|
Y YZ Z |
一般压力表 压力真空表 真空表 |
| 代码 | 表盘直径 |
|
60 100 150 |
ф60 ф100 ф150 |
| 代码 | 仪表形式 |
|
无 Z |
径向 轴向 |
|
无 T |
不带边 带边 |
|
Q 无 |
前边 后面 |
| 量程：0~□□□MPa（KPa） | |
