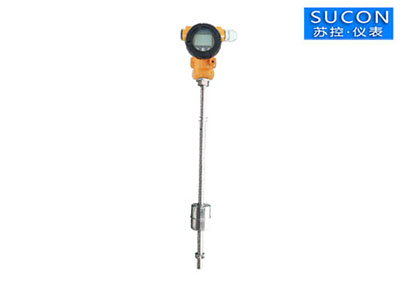

磁致伸缩液位计
- SC-UZS磁致伸缩液位计是一种极可靠的测量液位及位移的方式，采用磁致伸缩技术（位置测量原理L=Vt）的高性能液位测量仪表，采用先进的测量电路及传感技术、完善的工艺及严
- 咨询热线：0517-86788478
-
产品详情
SC-UZS磁致伸缩液位计是一种极可靠的测量液位及位移的方式，采用磁致伸缩技术（位置测量原理L=V×t）的高性能液位测量仪表，采用先进的测量电路及传感技术、完善的工艺及严格的过程控制，保证了仪表性能的准确稳定、可靠。该产品适用于要求测量精度高、使用环境较恶劣的各种液罐的过程液位测量和容量的测量及控制，广泛应用在石油、化工、制药、食品、饮料等行业中。
工作原理
磁致伸缩液位计要由电子仓、测杆和非接触的磁性浮球组成，测杆内装有磁致伸缩线。工作时，由电子仓内的电路产生起始脉冲，脉冲在波导丝中传输时产生沿波导丝方向前进的磁场。此磁场与浮子中的磁铁固有磁场相遇，二者磁场矢量叠加形成螺旋磁场（即磁致伸缩效应），产生瞬时扭力并在波导丝上形成一个机械扭力波，产生扭动脉冲（返回脉冲）以声速传递返回，被电子仓内的检测机构所检测，测量触发脉冲与扭力波返回脉冲的时间差，即可精确计算出液面高度。
产品特点
1、储罐顶部安装，结构简单，施工方便，安装成本低；
2、高精度（优于0.1%或0.5mm）测量，输出信号为绝对位置输出，无信号漂移；
3、无损耗器件，无需定期标定、维护，可靠耐用；
4、 可选用刚性或柔性两种探杆形式，可用量程范围300mm～20m，适应各种工况和现场安装要求；
5、本安防爆ExiaIICT6，可使用于各种危险防爆场合；
6、智能mA型：一体高清液晶指示，24VDC两线制4-20mA输出，安装使用和调试操作简单方便；标准 HART通信协议，可通过HART手操器、移动PC或仪表本身4按键对仪表进行设定和调校；
7、总线数字型：智能自适应技术，程序自动跟踪调整信号强弱，软件自动修正，确保数据采集的高可靠性和高精度；可通过测量和运算，zui多可输出液位、界位、5点温度、平均温度8个参量；标准Modbus/RTU协议，传输距离远，抗干扰性强，布线简单，可直接与电脑或其他设备或系统通信联网，实现多台传感器实时数据采集、显示、报警及监控。
技术指标
磁致伸缩液位计选型表：
工作原理
磁致伸缩液位计要由电子仓、测杆和非接触的磁性浮球组成，测杆内装有磁致伸缩线。工作时，由电子仓内的电路产生起始脉冲，脉冲在波导丝中传输时产生沿波导丝方向前进的磁场。此磁场与浮子中的磁铁固有磁场相遇，二者磁场矢量叠加形成螺旋磁场（即磁致伸缩效应），产生瞬时扭力并在波导丝上形成一个机械扭力波，产生扭动脉冲（返回脉冲）以声速传递返回，被电子仓内的检测机构所检测，测量触发脉冲与扭力波返回脉冲的时间差，即可精确计算出液面高度。
产品特点
1、储罐顶部安装，结构简单，施工方便，安装成本低；
2、高精度（优于0.1%或0.5mm）测量，输出信号为绝对位置输出，无信号漂移；
3、无损耗器件，无需定期标定、维护，可靠耐用；
4、 可选用刚性或柔性两种探杆形式，可用量程范围300mm～20m，适应各种工况和现场安装要求；
5、本安防爆ExiaIICT6，可使用于各种危险防爆场合；
6、智能mA型：一体高清液晶指示，24VDC两线制4-20mA输出，安装使用和调试操作简单方便；标准 HART通信协议，可通过HART手操器、移动PC或仪表本身4按键对仪表进行设定和调校；
7、总线数字型：智能自适应技术，程序自动跟踪调整信号强弱，软件自动修正，确保数据采集的高可靠性和高精度；可通过测量和运算，zui多可输出液位、界位、5点温度、平均温度8个参量；标准Modbus/RTU协议，传输距离远，抗干扰性强，布线简单，可直接与电脑或其他设备或系统通信联网，实现多台传感器实时数据采集、显示、报警及监控。
技术指标
| 参 数 | 指 标 |
| 测量输出 |
智能mA型：单液位，2线制4-20mA（可选HART协议） 总线数字型：液位、界位、5点温度，Modbus/RTU协议数字输出 |
| 液位测量 | 液位、界位、液位+界位 |
| 量 程 | 0.30m至20m |
| 精 度 | 0.1%F.S.或±0.5mm中zui大者 |
| 温度输出 | 5个单点温度 |
| 测温范围 | -50～+100℃（特殊设计可到200℃） |
| 测温精度 | ±0.25℃ |
| 供电电压 | 15-30VDC |
| 输出信号 | 4-20mA或RS485 Modbus/RTU协议 |
| 电路保护 |
反极性保护（串联二极管） 瞬时保护，防雷、抗浪涌防护（线到地保护，IEC 61000-4-5） |
| 防爆认证 | ExiaIICT6（防爆证号CE13.2001） |
| 环境湿度 | 0-100% R.H.（不结露） |
| 工作温度 | 电子仓:-40℃～+80℃；波导管:-40℃～+125℃ |
| 容器压力 | 依赖所选浮子承受的压力 |
| 电 子 仓 | 铸铝壳体/不锈钢筒体 |
| 探杆材料 | 304/316L /304外衬PTFE/FEP |
| 过程接口 | 法兰/螺纹连接（或按用户要求） |
| 电气接口 | M20*1.5或1/2”NPT |
磁致伸缩液位计选型表：| SC-UZS | 磁致伸缩液位计 |
| 代 码 | 显示方式 |
|
无 M |
无显示 LED表头显示 |
| 代 码 | 探杆类型 |
|
R F |
标准杆式 柔性缆式 |
| 代 码 | 浮子类型 |
|
1 2 |
一个浮子 两个浮子（通常一个液面、一个界面） |
| 代 码 | 接液材质 |
|
P4 P6 PF |
304不锈钢 316不锈钢 聚四氟乙烯（防腐型） |
| 代 码 | 安装方式 |
|
5 8 10 |
DN50 DN80 DN100 |
| 代 码 | 防爆 |
|
无 E |
普通型 防爆型 |
| 测量范围 | □□□mm |
