SC-LDEF分体式电磁流量计是一种电磁感应式流量仪表，适用于地下管道、高空管道已及不便于观察表头数据的场合，工作原理基于法拉第电磁感应定律。它由传感器和智能信号转换器分开用线缆连接组成。它能测量各类导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
SC-LDE电磁流量计由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构；根据安装形式可分为管道式和插入式。
分体式电磁流量计
- SC-LDEF分体式电磁流量计是一种电磁感应式流量仪表，工作原理基于法拉第电磁感应定律。它由传感器和智能信号转换器分开用线缆连接组成。它能测量各类导电液体的体积流量，所测量
- 咨询热线：0517-86788478
-
产品详情
一体式: 转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。
分体式: 转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。
产品特点：
◆精度高，稳定性好，不受被测液体温度、压力、密度、粘度和导电率变化的影响。
◆传感器结构简单，无节流装置，不堵塞，适合各种含有固体颗粒、纤维、悬浮物的液体测量。
◆接液材质可有多种选择，能用于各种腐蚀性液体测量。
◆可水平、垂直、倾斜方式安装，只要保证测量管内充满液体和没气泡即可。
◆测量范围宽，量程比100∶1，量程可修改。
◆现场可零点校准，不影响测量精度。
◆功耗低，小于7W。
◆现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。
◆中文菜单，可按提示进行参数查看和修改，四个按键功能由软件随时设定，方便易学。
◆故障自诊断，可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。
◆可正向流量累积、反向流量累积、双向流量差累积。
◆计量单位、小数点位自动转换。
◆防爆等级高，防爆标志Exd（ia）iaqⅡCT6。
◆多种信号输出备选 4～20mA、0～1kHz、HART、RS485等。
◆一键恢复出厂参数设定。

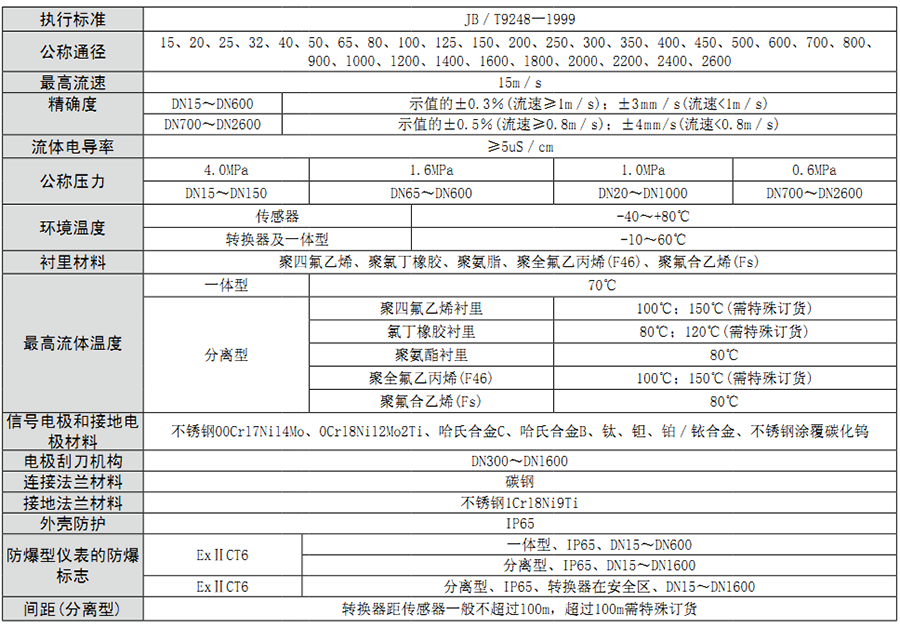

技术参数：
衬里材料选择：
电极材质的选择：
参考流量范围：
电磁流量计选型表：
分体式: 转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。
产品特点：
◆精度高，稳定性好，不受被测液体温度、压力、密度、粘度和导电率变化的影响。
◆传感器结构简单，无节流装置，不堵塞，适合各种含有固体颗粒、纤维、悬浮物的液体测量。
◆接液材质可有多种选择，能用于各种腐蚀性液体测量。
◆可水平、垂直、倾斜方式安装，只要保证测量管内充满液体和没气泡即可。
◆测量范围宽，量程比100∶1，量程可修改。
◆现场可零点校准，不影响测量精度。
◆功耗低，小于7W。
◆现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。
◆中文菜单，可按提示进行参数查看和修改，四个按键功能由软件随时设定，方便易学。
◆故障自诊断，可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。
◆可正向流量累积、反向流量累积、双向流量差累积。
◆计量单位、小数点位自动转换。
◆防爆等级高，防爆标志Exd（ia）iaqⅡCT6。
◆多种信号输出备选 4～20mA、0～1kHz、HART、RS485等。
◆一键恢复出厂参数设定。
技术参数：
衬里材料选择：
| 衬里材料 | 主要性能 | 高介质温度 | 适用范围 | |
| 一体式 | 分体式 | |||
|
聚四氟乙烯 （F4） |
1.是化学生能zui稳定的一种塑料，能耐沸腾地盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。 2.耐磨性能不如聚氨酯橡胶。 3.抗负压能力不如聚氯丁橡胶。 |
70℃ |
100℃ 150℃（需 特殊订货） |
1.浓酸、碱等腐蚀性介质 2.卫生类介质 |
| 聚全氟乙丙类烯（F46） | ||||
|
聚氟合乙烯 （Fs） |
适用温度上限较聚四氟乙烯低，但成本也较低。 | 80℃ | ||
| 聚氯丁橡胶 |
1、 有好的弹性，高度的扯断力，耐磨性能好。 2、 耐一般低浓度酸、碱、盐介质腐蚀，不耐氧化性介质的腐蚀。 |
80℃ 120℃（需特殊订货） |
水、污水、弱磨损性的泥浆矿浆。 | |
| 聚氨酯橡胶 |
1、 耐磨性能强 2、 耐腐蚀性能较差 |
80℃ | 中性强磨损的矿浆、煤浆、泥浆 | |
| 电极材料 | 耐蚀及耐磨性能 |
|
不锈钢 0CR18NI12MO2TI |
用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及市政、环保等领域 |
| 哈氏合金B | 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
| 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如Fe+++、Cu++下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐液、海水的腐蚀。 |
| 钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀,但如酸中含有氧化剂（如硝酸、Fe+++、Cu++）时，则腐蚀大为降低。 |
| 钽 | 具有优良的耐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质（包括沸点的盐酸、硝酸和150℃的硫酸）的腐蚀。在碱中不耐蚀。 |
| 铂/铱合金 | 几乎能耐一切化学介质，但不适用于王水和铵盐。 |
| 不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性的介质。 |
| 通径（mm） | 流量范围（m3/h） | 通径（mm） | 流量范围（m3/h） |
| DN15 | 0.32～6.36 | DN450 | 286.13～5722.65 |
| DN20 | 0.57～11.30 | DN500 | 353.25～7065.00 |
| DN25 | 0.88～17.66 | DN600 | 508.68～10173.60 |
| DN32 | 1.45～28.94 | DN700 | 692.37～13847.40 |
| DN40 | 2.26～45.22 | DN800 | 904.32～18086.40 |
| DN50 | 3.53～70.65 | DN900 | 1144.53～22890.60 |
| DN65 | 5.97～119.40 | DN1000 | 1413.00～28260.00 |
| DN80 | 9.04～180.86 | DN1200 | 2034.72～40694.40 |
| DN100 | 14.13～282.60 | DN1400 | 2769.48～55389.60 |
| DN125 | 22.08～441.56 | DN1600 | 3617.28～72345.60 |
| DN150 | 31.79～635.85 | DN1800 | 4578.12～91562.40 |
| DN200 | 56.52～1130.40 | DN2000 | 5652.00～113040.00 |
| DN250 | 88.31～1766.25 | DN2200 | 6838.92～136778.40 |
| DN300 | 127.17～2543.40 | DN2400 | 8138.88～162777.60 |
| DN350 | 173.09～3461.85 | DN2600 | 9551.88～191037.60 |
| DN400 | 226.08～4521.60 |
电磁流量计选型表：
| SC-LDE | 电磁流量计 |
| 代码 | 转换器形式 |
|
Y F |
一体式 分体式 |
| 代码 | 公称通径mm |
|
15 … 2600 |
DN15 … DN2600 |
| 代码 | 电极材料 |
|
3 Ta HB HC Ti P |
316L不锈钢 钛 哈氏合金B 哈氏合金C 钽 铂铱合金 |
| 代码 | 内衬材料 |
|
N PF PC |
氯丁橡胶 聚四氟乙烯 聚氯乙烯 |
| 代码 | 工作温度 |
|
E H |
≤80℃（常温型） ≤180℃（高温型） |
| 代码 | 工作压力 |
|
1 2 4 6 8 |
PN1.0 PN2.5 PN4.0 PN6.3 PN16 |
| 代码 | 信号输出 |
|
M H |
4~20mA 4~20mA+HART协议 |
| 代码 | 通讯方式 |
|
无 R |
无通讯 RS485 MUDBUS |
| 代码 | 供电方式 |
|
A D |
220V AC 24V DC |
| 流量范围：0~□□□m3/h | |
