产品详情
SC-LGK孔板是一种节流装置，也称为节流孔板，与差压变送器连同二次表共同组成流量测量装置，是一种zui为普遍的差式流量计。孔板是差压测量时的一次元件，利用它在管道内使流体产生差压，再用导压管把节流装置前后产生的压差传送给差压变送器，然后将差压信号输入到二次仪表（流量积算仪或DCS），便显示出管道内液体的瞬时流量以及累计流量。广泛应用于石油、化工、电力、钢铁、冶金、制药、市政工程等各行业的液体、气体、蒸汽的流量测量与控制。
工作原理：
充满管道的流体，当它流经管道内的孔板节流件时，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。标准孔板是按国标GB/T2624-93进行设计制造，按JJG640-94进行检定，无需实流标定。

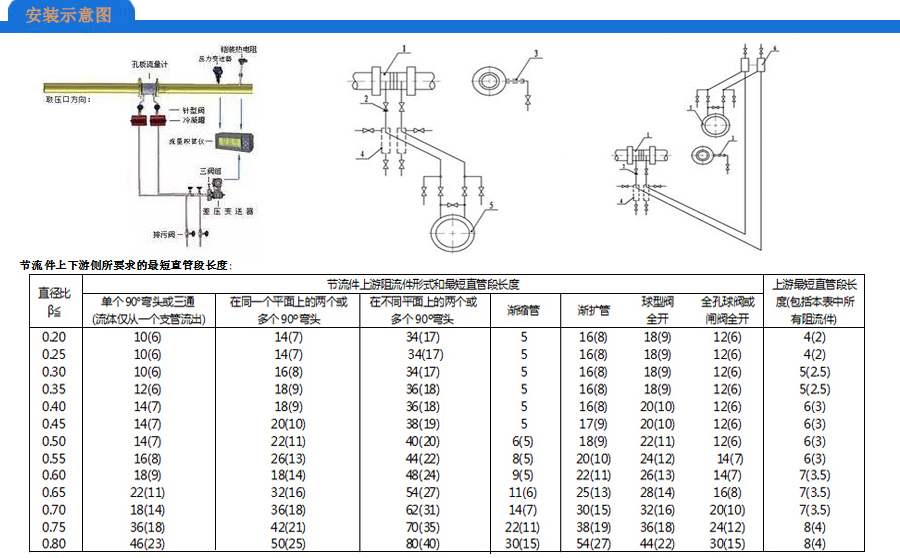

孔板选型表:
工作原理：
充满管道的流体，当它流经管道内的孔板节流件时，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。标准孔板是按国标GB/T2624-93进行设计制造，按JJG640-94进行检定，无需实流标定。
孔板选型表:
| SC-LG | 节流装置 |
| 代 码 | 节流类型 |
|
K P W V |
孔板 喷嘴 文丘利管 V锥 |
| 代 码 | 结构类型（适用上级代码“K”孔板的选项） |
|
H Y K S Q D Z R P N X |
环室取压标准孔板 法兰取压标准孔板 钻孔取压标准孔板 双重孔板 圆缺孔板 多孔孔板 锥型入口孔板 1/4圆孔板 偏心孔板 整体（内藏）孔板 楔形孔板 |
| 代 码 | 结构类型（适用上级代码“P”喷嘴的选项） |
|
I L |
ISA 1932喷嘴 长径喷嘴 |
| 代 码 | 结构类型（适用上级代码“W”文丘利管的选项） |
|
G W |
经典文丘利管 文丘里喷嘴 |
| 代 码 | 公称通径DN |
|
10 … 1600 |
DN15 … DN1600 |
| 代 码 | 取压类型 |
|
N Y |
引压管引压 一体化结构（不适合高温介质） |
| 代 码 | 测量介质 |
|
Q Z Y |
气体 蒸汽 液体 |
| 代 码 | 压力等级 |
|
1 2 3 4 5 6 7 |
PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16 |
| 代 码 | 工作温度 |
|
1 2 3 |
≤80℃ ≤250℃ ≤450℃ |
| 代 码 | 仪表材质 |
|
1 4 6 T |
法兰碳钢，节流件不锈钢 全304不锈钢 全316不锈钢 其它材质订货时说明 |
|
代 码 F H |
安装方式 法兰式 焊接式 |
| 代 码 | 安装附件（可复选） |
|
0 1 2 3 |
无 截止阀 三阀组 冷凝罐 |
| 代 码 | 测量附件（可复选） |
|
C L Y W |
差压变送器 流量积算仪 压力传感器（压力补偿用） 温度传感器（温度补偿用） |
| 注：所有差压式流量计需要提供完整数据：被测介质、管道口径、流量范围、工作温度、工作压力等，以便出具节流装置计算书。 | |
