产品详情
SC-LUX系列气体旋进旋涡流量计采用zui新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、城市供气、电力、冶金、煤炭等行业各种气体计量。
工作原理:
旋进旋涡流量传感器壳体剖面的型线类似文丘利管的型线，两头大中间小，入口侧的收缩段内有一组强制产生旋涡的导流叶片，出口侧有一个消除旋涡流的整流栅，使流体恢复轴向流动。当流体流入流量流量传感器时，入口处的导流叶片迫使轴向流动的流体旋转，并在收缩段内由于流体的加速流动使旋转流的中心产生旋涡流。这时，随着管截面的缩小，旋涡流集中在中心轴上，当旋涡流体进入扩散段时，由于流速减慢，旋转流体受到回流的作用，开始作二次旋转，旋涡流出现转折点（在这一点上流体的轴向速度分量为零），形成旋涡进动现象，故称旋进旋涡。检测元件测得该进动频率信号后，由二次仪表显示出流量总量、温度、压力等。
主要特点:
1．内置式压力、温度、流量传感器，性能高,结构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积流量。
3．采用信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有的稳定性。
4．时间显示及实时数据存储之功能，可保证内部数据不会丢失,可性保存。
5．整机功耗低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
7．表头可180度随意旋转，安装方便。
技术参数：
旋进旋涡气体流量计流量范围：表1
旋进旋涡流量计选型表：
工作原理:
旋进旋涡流量传感器壳体剖面的型线类似文丘利管的型线，两头大中间小，入口侧的收缩段内有一组强制产生旋涡的导流叶片，出口侧有一个消除旋涡流的整流栅，使流体恢复轴向流动。当流体流入流量流量传感器时，入口处的导流叶片迫使轴向流动的流体旋转，并在收缩段内由于流体的加速流动使旋转流的中心产生旋涡流。这时，随着管截面的缩小，旋涡流集中在中心轴上，当旋涡流体进入扩散段时，由于流速减慢，旋转流体受到回流的作用，开始作二次旋转，旋涡流出现转折点（在这一点上流体的轴向速度分量为零），形成旋涡进动现象，故称旋进旋涡。检测元件测得该进动频率信号后，由二次仪表显示出流量总量、温度、压力等。
主要特点:
1．内置式压力、温度、流量传感器，性能高,结构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积流量。
3．采用信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有的稳定性。
4．时间显示及实时数据存储之功能，可保证内部数据不会丢失,可性保存。
5．整机功耗低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
7．表头可180度随意旋转，安装方便。

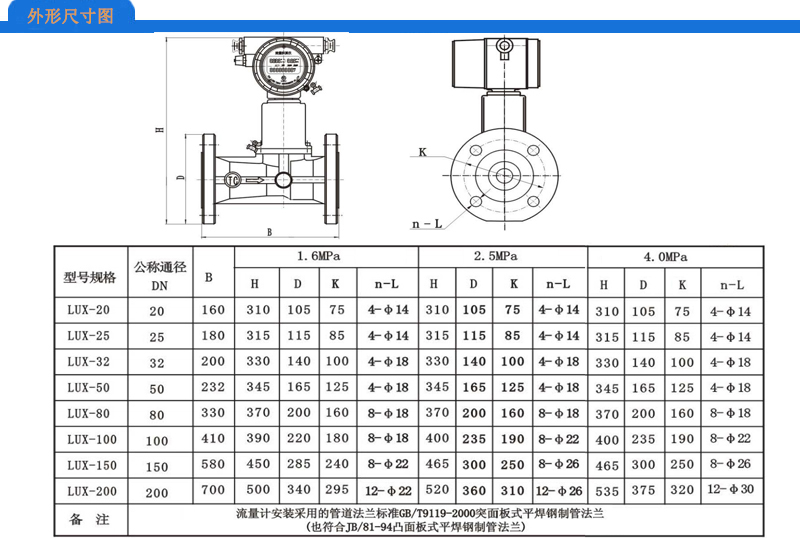

技术参数：
| 项 目 | 主要性能指标 |
| 准确度等级 | 1.0级；1.5级(其相应的基本误差限为± 1.0%； ±1.5%) |
| 重复性(%) | ＜基本误差限的1/3 |
| 过流量能力 | zui大流量的1倍 |
| 工作压力(MPa) | PN1.6、2.5、4.0 |
| 介质温度(℃) | -30～70 |
| 压力损失(MPa) | △P=ρ／1.205 ×△PN |
| 输出信号方式 |
脉冲：低电平＜0.7V；高电平VD—1V(VD一外供电电压)； 模拟：4mA～20mA；RS485通讯接口 |
| 表体材料 | 铝合金、不锈钢(>2.5MPa) |
| 适用介质 | 气体 |
| 环境条件 | 温度：-30℃～55℃ 湿度：5%～95% 大气压力：86 kPa～106kPa |
| 供电方式 | 普通型：内供电3VDC 功耗《80μA；外供电6～24V DC功耗＜20mA |
|
智能型(温压一体化)：内供电3.6VDC功耗<200μA； 外供电12～24V DC功耗<100mA |
|
| 防爆等级 | 防爆标志：ExdⅡBT4；ExibⅡBT6 |
旋进旋涡气体流量计流量范围：表1
|
仪表口径 DN(mm) |
流量范围 （m3/h） |
仪表系数 （m3）-1 |
压力等级 （MPa） |
备 注 |
| DN25 | 2.5～30 | 240000 |
1.6； 2.5； 4.0． |
PN≤1.6MPa为铝合金外壳； PN≤4.0MPa为铸钢或不锈钢外壳；PN＞4.0MPa为特殊规格；请在订货时注明。 |
| DN32 | 4.5～60 | 90000 | ||
| DN50 | 10～150 | 24000 | ||
| DN80 | 28～400 | 4800 | ||
| DN100 | 50～800 | 2800 | ||
| DN150 | 150～2250 | 680 | ||
| DN200 | 360～3600 | 210 |
| SC-LUX | 旋进旋涡流量计 |
| 代 码 | 公称通径DN |
|
20 … 200 |
DN20 … DN200 |
| 代 码 | 补偿方式 |
|
N Y |
普通型（无补偿） 温压补偿一体化 |
| 代 码 | 输出信号 |
|
M H |
4~20mA 4~20mA+HART |
| 代 码 | 通讯接口 |
|
N M |
无通讯 RS485 MUDBUS |
| 代 码 | 压力等级 |
|
1 2 3 |
PN1.6 PN2.5 PN4.0 |
| 代 码 | 表体材质 |
|
G L |
铸钢（304） 铸铝 |
| 代 码 | 供电方式 |
|
D C |
24V DC 3.6V电池 |
| B | 防爆 |
| 流量范围：0~□□□m3/h | |
