铂铑热电偶
- WR系列铂铑热电偶又称为贵金属热电偶是一种工业现场常用的耐腐温度测量传感器，偶丝采用铂铑为偶丝，耐高温管做套管，用于chao高温场合温度测量。通常与显示仪表、记录仪和数字
- 咨询热线：0517-86788478
-
产品详情
WR系列铂铑热电偶又称为贵金属热电偶是一种工业现场常用的耐腐温度测量传感器，偶丝采用铂铑为偶丝，耐高温管做套管，用于chao高温场合温度测量。通常与显示仪表、记录仪和数字调节仪等二次仪表配合使用，用于温度的测量显示与控制。广泛应用于粉末冶金、真空炉、冶炼炉、炼钢炉、工业盐浴炉、烧结光亮炉等工业中。
铠装热电偶根据电偶的热电效应，两个不同导体（两根不同材质的偶丝）组成回路，测量端与冷端在温度变化时会产生热电势，利用物质在温度变化时，工作仪表便显示mV值所对应的温度值。直接测量各种过程中-200℃~1800℃范围内腐蚀性介质的温度。测量精度高、稳定性好。
技术参数：
分度号：S、R、B
允差范围：K、N、E、J：±（2.5℃±0. 75%︱t︱）
T：±（1.0℃±0. 75%︱t︱）
S、R、B：±（1.5℃±0. 25%︱t︱）

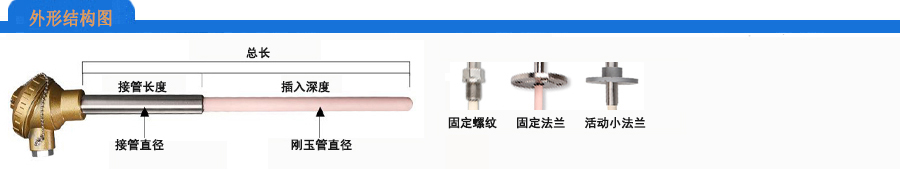

安装方式：螺纹或法兰；固定或活动
接线盒：防水、防爆
执行标准：IEC584、IEC1515、GB/T16839-1997、JB/T5582-1991
铂铑热电偶选型表：
铠装热电偶根据电偶的热电效应，两个不同导体（两根不同材质的偶丝）组成回路，测量端与冷端在温度变化时会产生热电势，利用物质在温度变化时，工作仪表便显示mV值所对应的温度值。直接测量各种过程中-200℃~1800℃范围内腐蚀性介质的温度。测量精度高、稳定性好。
技术参数：
分度号：S、R、B
允差范围：K、N、E、J：±（2.5℃±0. 75%︱t︱）
T：±（1.0℃±0. 75%︱t︱）
S、R、B：±（1.5℃±0. 25%︱t︱）
安装方式：螺纹或法兰；固定或活动
接线盒：防水、防爆
执行标准：IEC584、IEC1515、GB/T16839-1997、JB/T5582-1991
铂铑热电偶选型表：
| W | 温度仪表 |
| R | 热电偶 |
| 代 码 | 分度号 |
|
P Q R |
S型（铂铑10-铂）高1600℃ R型（铂铑13-铂）高1600℃ B型（铂铑30-铂铑6）高1800℃ |
| K | 铠装式 |
| 代 码 | 热电偶对数 |
|
无 2 |
单支 双支 |
| 代 码 | 安装固定装置 |
|
1 2 3 4 5 |
无固定装置 固定螺纹 活动螺纹 固定法兰 活动法兰 |
| 代 码 | 接线盒形式 |
| 3 | 防水接线盒 |
| 代 码 | 保护管直径 |
|
0 1 2 T |
Φ16 Φ20 Φ25 其它要求订货时说明 |
| K | 内芯结构铠装 |
| 代 码 | 总长：□□□mm（数字标注） |
| 代 码 | 插深：□□□mm（数字标注） |
| 代 码 | 电气接口 |
|
M N G |
M20*1.5 NPT1/2 G1/2 |
| 代 码 | 保护管材质 |
|
R G3 G9 G2 T |
刚玉管 GH3030 GH3039 G214 其它材质订货时说明 |
