装配式热电偶
- WR系列装配热电偶是一种工业现场常用的温度测量传感器，根据电偶的热电效应，，两个不同导体（两根不同材质的偶丝）组成回路，测量端与冷端在温度变化时会产生热电势，此时将
- 咨询热线：0517-86788478
-
产品详情
WR系列装配式热电偶是一种工业现场常用的温度测量传感器，根据电偶的热电效应，，两个不同导体（两根不同材质的偶丝）组成回路，测量端与冷端在温度变化时会产生热电势，此时将mV信号传送给显示仪表、记录仪和数字调节仪二次仪表，用于温度的测量显示与控制等用途。

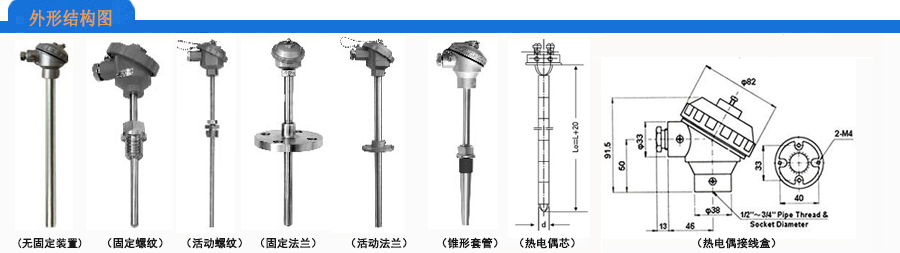

装配式热电偶是采用两根不同材质的偶丝作为测量原件，根据温度范围不同两根偶丝的材质不同，也就是对应不同的分度号。热电偶根据应用场合的不同有不同外形的不同种类，但是大体都是由偶丝、保护套管、安装固定装置和接线盒组成。
技术参数：
分度号： K、N、E、J、T、S、R、B
允差范围：K、N、E、J：±（2.5℃±0. 75%︱t︱）
T：±（1.0℃±0. 75%︱t︱）
S、R、B：±（1.5℃±0. 25%︱t︱）
安装方式：螺纹或法兰；固定或活动
接线盒：防水、防爆
执行标准：IEC584、IEC1515、GB/T16839-1997、JB/T5582-1991
温度范围表：
热电偶选型表：
装配式热电偶是采用两根不同材质的偶丝作为测量原件，根据温度范围不同两根偶丝的材质不同，也就是对应不同的分度号。热电偶根据应用场合的不同有不同外形的不同种类，但是大体都是由偶丝、保护套管、安装固定装置和接线盒组成。
技术参数：
分度号： K、N、E、J、T、S、R、B
允差范围：K、N、E、J：±（2.5℃±0. 75%︱t︱）
T：±（1.0℃±0. 75%︱t︱）
S、R、B：±（1.5℃±0. 25%︱t︱）
安装方式：螺纹或法兰；固定或活动
接线盒：防水、防爆
执行标准：IEC584、IEC1515、GB/T16839-1997、JB/T5582-1991
温度范围表：
| 型 号 | 分度号 | 材 质 | 温度范围（℃） |
| WRN | K | 镍铬-镍硅 | -200~1100 |
| WRM | N | 镍铬硅-镍硅 | -200~1300 |
| WRE | E | 镍铬-铜镍 | -40~800 |
| WRF | J | 铁-铜镍 | -200~750 |
| WRC | T | 铜-铜镍 | -200~350 |
| WRP | S | 铂铑10-铂 | 0~1600 |
| WRQ | R | 铂铑13-铂 | 0~1600 |
| WRR | B | 铂铑30-铂铑6 | 0~1800 |
| WRW | WRe3/25 | 钨铼 | 0~2300 |
| W | 温度仪表 |
| R | 热电偶 |
| 代 码 | 分度号 |
|
N M E F C P Q R W |
K型（镍铬-镍硅） N型（镍铬硅-镍硅） E型（镍铬-铜镍） J型（铁-铜镍） T型（铜-铜镍） S型（铂铑10-铂） R型（铂铑13-铂） B型（铂铑30-铂铑6） WRe3/25（钨铼） |
| 代 码 | 热电偶对数 |
|
无 2 |
单支 双支 |
| 代 码 | 安装固定装置 |
|
1 2 3 4 5 |
无固定装置 固定螺纹 活动螺纹 固定法兰 活动法兰 |
| 代 码 | 接线盒形式 |
|
3 4 X |
防水接线盒 防爆接线盒 插座式 |
| 代 码 | 保护管直径 |
|
0 1 2 T |
Φ16 Φ20 Φ25 其它要求订货时说明 |
| 代 码 | 内芯结构 |
|
无 K |
普通型 铠装型 |
| 代 码 | 总长：□□□mm（数字标注） |
| 代 码 | 插深：□□□mm（数字标注） |
| 代 码 | 电气接口 |
|
M N G |
M20*1.5 NPT1/2 G1/2 |
| 代 码 | 保护管材质 |
|
01 03 06 G2 G3 G9 R T |
1Cr19Ni9Ti 304 316 GH2520 GH3030 GH3039 刚玉管（S、R、B） 其它材质订货时说明 |
