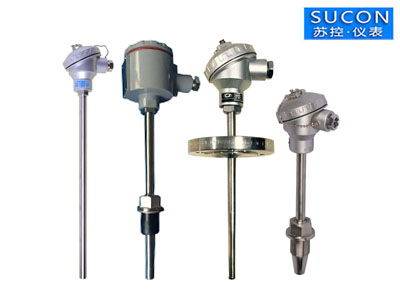

装配式热电阻
- WZ系列装配式热电阻是一种工业现场常用的温度测量传感器，根据电阻的热效应，利用物质在温度变化时，其电阻值也随着发生变化的特征来测温的，当阻值变化时，工作仪表便显示出
- 咨询热线：0517-86788478
-
产品详情
WZ系列装配式热电阻是一种工业现场常用的温度测量传感器，根据电阻的热效应，利用物质在温度变化时，其电阻值也随着发生变化的特征来测温的，当阻值变化时，工作仪表便显示出阻值所对应的温度值。根据国家规定装配热电阻应符合IEC国际标准分度号的Pt100铂热电阻和符合标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻，目前常用分度号为Pt100,以及部分使用Pt1000。通常与显示仪表、记录仪和数字调节仪等配套使用，用于温度的测量显示与控制等用途。

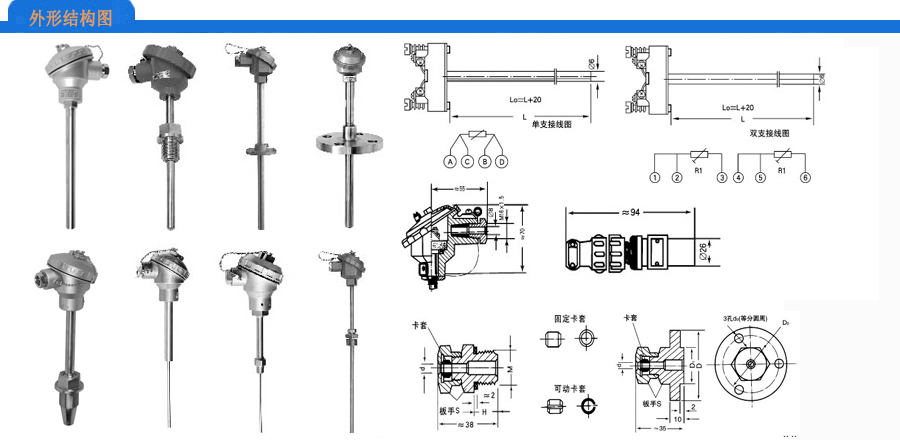

装配式热电阻是采用高精度薄膜热电阻原件，直接测量各种过程中-200℃~600℃范围内的液体、气体、蒸汽介质以及固体表面温度。测量精度高、稳定性好。热电阻根据应用场合的不同有不同外形的不同种类，但是大体都是由测量原件、保护套管、安装固定装置和接线盒组成。
技术参数：
测量介质：液体、气体、蒸汽及固体表面
分度号： Cu50、Pt100（常用）、Pt1000
允差范围：Pt100A级：±（0.15+0. 2%︱t︱）
Pt100B级：±（0.3+0.5%︱t︱）
Cu50：±（0.3+0.5%︱t︱）
安装方式：螺纹或法兰；固定或活动
接线盒：防水、防爆
执行标准：IEC751、JB/T8622-1997、JB/T8623-1997、JB/T5518-1991
热电阻选型表：
装配式热电阻是采用高精度薄膜热电阻原件，直接测量各种过程中-200℃~600℃范围内的液体、气体、蒸汽介质以及固体表面温度。测量精度高、稳定性好。热电阻根据应用场合的不同有不同外形的不同种类，但是大体都是由测量原件、保护套管、安装固定装置和接线盒组成。
技术参数：
测量介质：液体、气体、蒸汽及固体表面
分度号： Cu50、Pt100（常用）、Pt1000
允差范围：Pt100A级：±（0.15+0. 2%︱t︱）
Pt100B级：±（0.3+0.5%︱t︱）
Cu50：±（0.3+0.5%︱t︱）
安装方式：螺纹或法兰；固定或活动
接线盒：防水、防爆
执行标准：IEC751、JB/T8622-1997、JB/T8623-1997、JB/T5518-1991
热电阻选型表：
| W | 温度仪表 |
| Z | 热电阻 |
| 代 码 | 测量原件 |
|
P C |
铂电阻 铜电阻 |
| 代 码 | 热电阻原件数量 |
|
无 2 |
单支 双支 |
| 代 码 | 安装固定装置 |
|
1 2 3 4 5 |
无固定装置 固定螺纹 活动螺纹 固定法兰 活动法兰 |
| 代 码 | 接线盒形式 |
|
3 4 X |
防水接线盒 防爆接线盒 插座式 |
| 代 码 | 保护管直径 |
|
0 1 T |
Φ16 Φ12 其它要求订货时说明 |
| 代 码 | 分度号 |
|
P1 P2 C |
Pt100 Pt1000 Cu50 |
| 代 码 | 总长：□□□mm（数字标注） |
| 代 码 | 插深：□□□mm（数字标注） |
| 代 码 | 电气接口 |
|
M N G |
M20*1.5 NPT1/2 G1/2 |
| 代 码 | 保护管材质 |
|
1 3 6 T |
1Cr19Ni9Ti 304 316 其它材质订货时说明 |
