顶装式磁翻板液位计
- SC-UHZ系列顶装式磁翻板液位计是一种容器顶部插入式液位计。根据液体浮力原理，下部大浮子随着液位上下升降带动上部内有磁钢的小浮子同时升降，同时驱动测量翻版箱内的红白翻珠
- 咨询热线：0517-86788478
-
产品详情
SC-UHZ系列顶装式磁翻板液位计是一种容器顶部插入式液位计。根据液体浮力原理，下部大浮子随着液位上下升降带动上部内有磁钢的小浮子同时升降，同时驱动测量翻版箱内的红白翻珠的翻转来显示液位的高度。适用于各种卧式罐、槽等容器的液位进行测量，适用介质也非常广泛：水、油、酸、碱及各类液体化工原料等。因此在电力、石油、化工、冶金、环保、船舶、建筑、食品等行业的液位测量与控制过程中应用广泛。
SC-UHZ系列远传顶装式磁翻板液位计在基型基础上加带有远传电流信号输出的液位变送器，可将液位信号以4~20mA的形式传送给液位显示仪、光柱显示仪、液位记录仪等二次显示控制仪表或DCS、PLC等控制系统。
一.技术参数：
1.测量范围LD：500～5000mm
2.介质温度：-80～450℃
3.介质密度：≥07g/cm3
4.安装方式：顶装
5.安装法兰：常规DN80（其它规格订货时说明）
6.防护等级：IP65
7.测量精度：±10mm
8.输出信号：4～20mA或4～20mA+HART
9.防爆等级：dIIBT4～6、iaIICT4～6
10.材质规格：不锈钢304/316、304/316衬四氟、钛合金、塑料

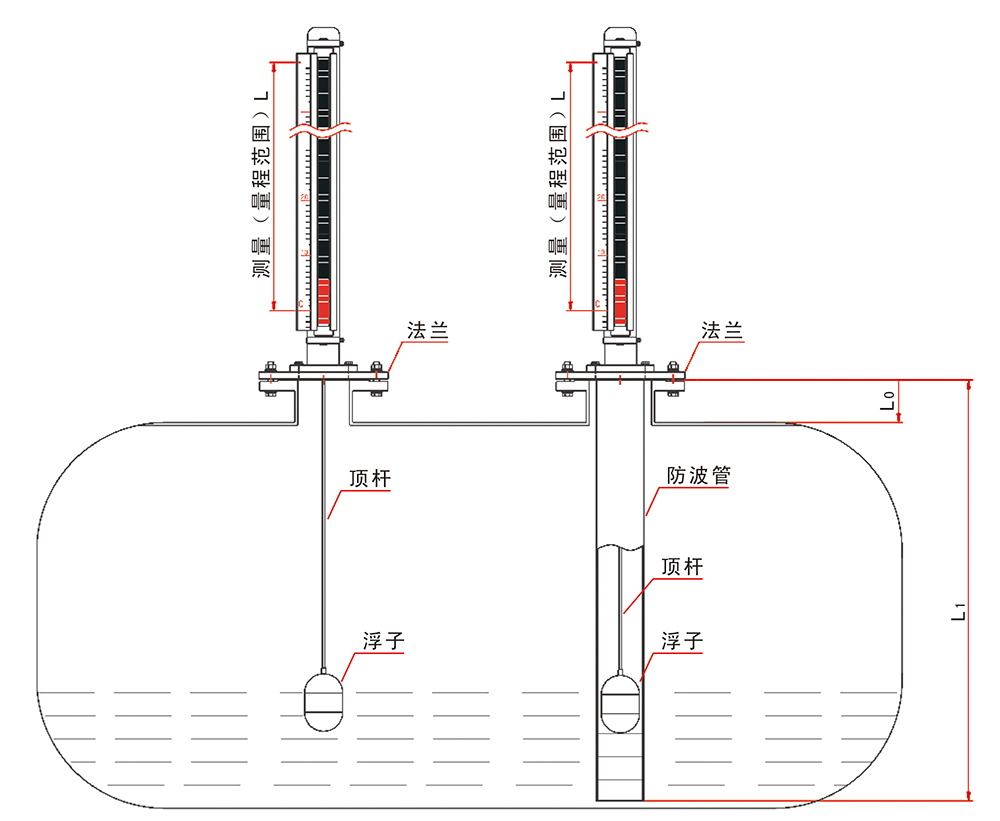

二、安装示意图：
三、磁翻板液位计选型表：
SC-UHZ系列远传顶装式磁翻板液位计在基型基础上加带有远传电流信号输出的液位变送器，可将液位信号以4~20mA的形式传送给液位显示仪、光柱显示仪、液位记录仪等二次显示控制仪表或DCS、PLC等控制系统。
一.技术参数：
1.测量范围LD：500～5000mm
2.介质温度：-80～450℃
3.介质密度：≥07g/cm3
4.安装方式：顶装
5.安装法兰：常规DN80（其它规格订货时说明）
6.防护等级：IP65
7.测量精度：±10mm
8.输出信号：4～20mA或4～20mA+HART
9.防爆等级：dIIBT4～6、iaIICT4～6
10.材质规格：不锈钢304/316、304/316衬四氟、钛合金、塑料
二、安装示意图：
三、磁翻板液位计选型表：
| 型号代码表示 | |
| SC-UHZ | 磁翻板液位计 |
| 代 码 | 仪表类别 |
|
517 518 519 |
翻板就地指示 翻板带电远传 (4～20mA输出) 翻板带电远传 (4～20mA输出+HART协议) |
| 代 码 | 仪表形式 |
|
C D |
侧装式 顶装式 |
| 代 码 | 附加功能 |
|
无 W F D Z J |
基型 保温型 防腐型 电伴热型 蒸汽伴热型 夹套型 |
| 代 码 | 报警控制 |
|
无 1 2 4 |
无报警 一个报警开关（上限或下限） 二个报警开关（上限和下限） 四个报警开关（上上限、下下限和上限、下限） |
| 代 码 | 浮子材质 |
|
P T F S |
不锈钢 钛 四氟 PP塑料 |
| 代 码 | 主体材质 |
|
P P6 T S F PF |
不锈钢（304） 不锈钢（316） 钛 PVC塑料 氟塑管 内衬四氟 |
| 代 码 | 防爆等级 |
|
B C |
dIIBT4～6 iaIICT4～6 |
| 标注法兰中心距（mm） | |
| 标注法兰规格（常规DN80，其它规格订货时标注） | |
| 介质密度（g/cm3，为了测量更准确，订货时请标注） | |
| 介质温度（℃，订货时请标注） | |
| 介质压力（MPa，订货时请标注） | |
