投入式液位计
- SC-LH501投入式液位计是基于所测液体静压与该液体的高度成比例关系的原理，采用高性能的扩散硅压力传感器作为测量元件，经过高可靠性的放大处理电路及温度补偿，将被测介质
- 咨询热线：0517-86788478
-
产品详情
SC-LH501投入式液位计是基于所测液体静压与该液体的高度成比例关系的原理，采用高性能的扩散硅压力传感器作为测量元件，经过高可靠性的放大处理电路及温度补偿，将被测介质的表压转换为标准的电流信号。本产品体积小巧，使用安装方便，直接投入水中即可测量出变送器末端到液面的液位高度。
工作原理：
当液位变送器投入到被测液体底部，传感器受到液面的压力公式为;P=ρ.g.H+P0
式中：ρ：被测液体的密度
g：重力常数
P0:液面上的大气压
H：变送器投入液体的液位高度
通过液位变送器的不锈钢导压护套管将被测液体的压力引入到传感器的正压腔，再将液面上的大气压P0与传感器相连，以抵消传感器背面的P0，使传感器测得的压力为：ρ.g.H，显然通过测量压力P，可以得出液位的高度。
根据测量结果为静压原理，因此投入式液位计适用于不带压的敞口容器、水池、槽等。
技术参数：
测量范围：杆式 0～3500mm；缆式 0～35m范围内任意选用
输出信号：4～20mA；4～20mA叠加HART数字信号
精 确 度：±0.5%F.S
供电方式: 24VDC
探头材质: 不锈钢、聚四氟乙烯

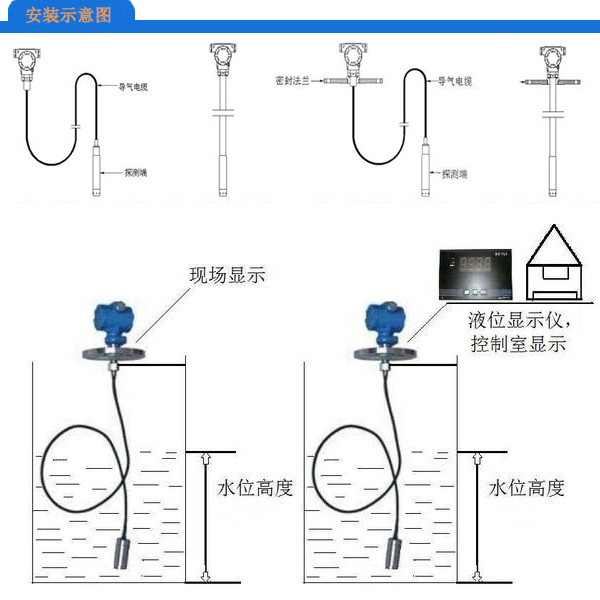

连接方式:支架安装、法兰安装
环境温度:-40～80℃
投入式液位计选型表：
工作原理：
当液位变送器投入到被测液体底部，传感器受到液面的压力公式为;P=ρ.g.H+P0
式中：ρ：被测液体的密度
g：重力常数
P0:液面上的大气压
H：变送器投入液体的液位高度
通过液位变送器的不锈钢导压护套管将被测液体的压力引入到传感器的正压腔，再将液面上的大气压P0与传感器相连，以抵消传感器背面的P0，使传感器测得的压力为：ρ.g.H，显然通过测量压力P，可以得出液位的高度。
根据测量结果为静压原理，因此投入式液位计适用于不带压的敞口容器、水池、槽等。
技术参数：
测量范围：杆式 0～3500mm；缆式 0～35m范围内任意选用
输出信号：4～20mA；4～20mA叠加HART数字信号
精 确 度：±0.5%F.S
供电方式: 24VDC
探头材质: 不锈钢、聚四氟乙烯
连接方式:支架安装、法兰安装
环境温度:-40～80℃
投入式液位计选型表：
| SC-LH50 | 投入式液位计 |
| 代 码 | 电极形式 |
|
1 2 3 |
缆式 杆式 导压式（采用不锈钢铠装管引压，传感器在上部，适用高温介质或腐蚀性介质） |
| 代 码 | 输出信号 |
|
S H |
4~20mA 4~20mA+HART协议 |
| 代 码 | 安装方式 |
|
L F |
螺纹或支架 法兰（标注法兰规格） |
| 代 码 | 传感器连接材质 |
|
11 12 21 22 |
丁晴橡胶与聚氯乙烯复合物（普通电缆外套材质） 外套聚四氟乙烯（PP或四氟法兰） 不锈钢导压杆 聚四氟乙烯导压杆 |
| 测量范围 | □□□mm |
| 介质密度 | □□□g/cm3 |
