精巧型音叉开关
- 音叉液位计是一种采用音叉原理设计的液点液位开关工具，其开关的工作原理是通过压电晶体的谐振来引起其振动的。 产品简介： 当受到物料阻尼作用时，振幅急剧降低且频率和相位
- 咨询热线：0517-86788478
-
产品详情
SC-UYCKj精巧型音叉开关是一种物位开关，用于各种料仓及料罐内料位的定点报警或控制。几乎适用于所有的液体介质，同时也适用于测量能自由流动的中等密度的固体粉末或颗粒。由于开关无活动部件，因此无需维护和调整，使用简单方便，广泛应用在冶金、建材、化工、轻工、粮食等行业。
工作原理：
音叉液位开关由发讯叉体和放大器组成，是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。
典型应用对象：
◆自来水、矿泉水 、汽柴油 ◆可产生气体的液体
◆纸浆、胶水、染料 、化工 ◆啤酒、啤酒发酵剂、饮料
◆废水、泥浆、酸、碱溶液 ◆流动性好的固体粉料、小颗粒
技术参数：
1、电源供电：24VDC、220VAC
2、功耗：0.25W
3、输出：24VDC/4A
4、 介质温度范围：-20℃～80℃
5、 环境温度：-20℃～60℃
6、 环境湿度：≤95%RH
7、 被测介质：液体、粉末或颗粒状固体
8、 被测介质密度：固体≥0.1g/cm3；液体≥0.7g/cm3
9、 被测固体颗粒尺寸：≤10mm
10、zui大液体粘度：＜1000mm2/S
11、被测介质安息角：≥200
12、压力范围：≤1MPa
13、壳体和叉体材料：1Cr18Ni9Ti
14、外壳防护等级：IP65
15、连接方式：G1 3／4螺纹；法兰（用户选定）

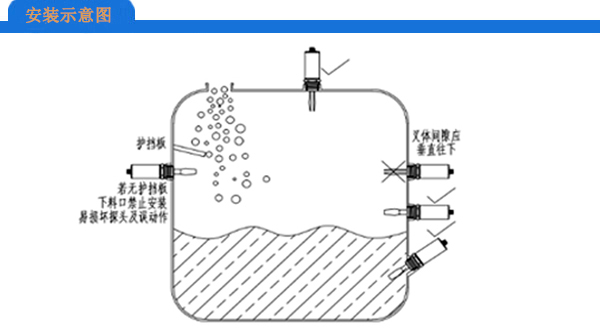

1、正确安装方式：
A.顶部安装，探头垂直向下，可安装在顶部（远离进料口）的任何位置；
B.横向安装，探头向下倾斜15-20度，以减少物料的冲击及挂料现象的发生；
C.横向安装，探头向下倾斜15-20度，料位开关上方有挡板（长度约为10″(250mm),宽度约为8″ (200mm)），可防止物料在料位开关周围的不当堆积，并可降低物料对于料位开关的冲击；
D.安装于卸料斗内，料位开关螺牙底端与桶壁之间的zui大距离不超过2.4″(60mm)，可避免因物
料的不当堆积而发生误报警的情况。
2、不正确的安装：
A.水平安装在填充壁或进料口下方；
B.安装角度不正确（探头的表面因承受进料和卸料的高负荷压力而容易出现故障）；
C.料位开关螺牙底端与桶壁之间的距离超过2.4″(60mm)，料位开关将无法正常工作。
音叉液位开关选型表：
工作原理：
音叉液位开关由发讯叉体和放大器组成，是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。
典型应用对象：
◆自来水、矿泉水 、汽柴油 ◆可产生气体的液体
◆纸浆、胶水、染料 、化工 ◆啤酒、啤酒发酵剂、饮料
◆废水、泥浆、酸、碱溶液 ◆流动性好的固体粉料、小颗粒
技术参数：
1、电源供电：24VDC、220VAC
2、功耗：0.25W
3、输出：24VDC/4A
4、 介质温度范围：-20℃～80℃
5、 环境温度：-20℃～60℃
6、 环境湿度：≤95%RH
7、 被测介质：液体、粉末或颗粒状固体
8、 被测介质密度：固体≥0.1g/cm3；液体≥0.7g/cm3
9、 被测固体颗粒尺寸：≤10mm
10、zui大液体粘度：＜1000mm2/S
11、被测介质安息角：≥200
12、压力范围：≤1MPa
13、壳体和叉体材料：1Cr18Ni9Ti
14、外壳防护等级：IP65
15、连接方式：G1 3／4螺纹；法兰（用户选定）
1、正确安装方式：
A.顶部安装，探头垂直向下，可安装在顶部（远离进料口）的任何位置；
B.横向安装，探头向下倾斜15-20度，以减少物料的冲击及挂料现象的发生；
C.横向安装，探头向下倾斜15-20度，料位开关上方有挡板（长度约为10″(250mm),宽度约为8″ (200mm)），可防止物料在料位开关周围的不当堆积，并可降低物料对于料位开关的冲击；
D.安装于卸料斗内，料位开关螺牙底端与桶壁之间的zui大距离不超过2.4″(60mm)，可避免因物
料的不当堆积而发生误报警的情况。
2、不正确的安装：
A.水平安装在填充壁或进料口下方；
B.安装角度不正确（探头的表面因承受进料和卸料的高负荷压力而容易出现故障）；
C.料位开关螺牙底端与桶壁之间的距离超过2.4″(60mm)，料位开关将无法正常工作。
音叉液位开关选型表：
| SC-UYCK | 音叉液位开关 |
| 代 码 | 仪表形式 |
|
01 02 |
普通型 精巧型 |
| 代 码 | 安装方式 |
|
C D |
侧装式 顶装插入式 |
| 代 码 | 测量介质 |
|
Y G |
液体 固体 |
| 代 码 | 连接方式 |
|
L F |
螺纹 法兰 |
| 代 码 | 供电方式 |
|
D A |
24VDC 220VAC |
| B | 防爆 |
| 探杆长度 | □□□mm |
