流量积算记录仪
- SC-XJ202QF系列流量积算记录仪全中文液晶显示，可与各种流量传感器、温度传感器和压力变送器配合使用，对各种液体、蒸汽、天然气、一般气体等流量参数进行瞬时流量测量显示、累积
- 咨询热线：0517-86788478
-
产品详情
SC-XJ202QF系列流量积算记录仪全中文液晶显示，可与各种流量传感器、温度传感器和压力变送器配合使用，对各种液体、蒸汽、天然气、一般气体等流量参数进行瞬时流量测量显示、累积计算、报警控制、变送输出、数据采集及通讯，并具记录功能。
SC-XJ202QF系列液晶流量积算仪在LED版基础上提高了测量与显示精度，更解决了无操作手册情况下全中文菜单更方便参数设定、更改及调试。记录功能可查询历史记录及曲线图。
输入信号：
流量线性模拟信号：4~20mADC、0～10mADC、0～20mADC
流量差压模拟信号：4～20mADC、0～10mADC、0～20mADC（可开方）
设定频率流量信号：1～10KHZ
压力补偿模拟信号：4～20mADC、0～10mADC、0～20mADC
温度补偿信号：热电阻PT100，热电偶K、E、T
温度补偿变送信号：4～20mADC、0～10mADC、0～20mADC
全输入电压信号：0～5V、1～5V或0～10V
注：输入信号菜单按键可切换。
输出信号：
模拟输出：4～20mADC、0～10mADC、0～20mADC
（通常为瞬时流量变送输出，瞬时、压力、温度变送输出菜单按键可切换）
报警输出：AC220V/3A，DC24V/2A（阻性负载）
馈电输出：DC24V±1，负载电流≤50mA
通讯接口：RS485，标准MODBUS RTU通讯协议或标准RS232
技术参数：
测量精度: 0.2%FS
存储长度：3天（间隔1秒时）~720天（间隔240秒时）
记录间隔：1、2、4、6、15、30、60、120、240秒九档可供选择
打印控制：打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机
设定方式:面板轻触式按键设定；参数设定值密码锁定；设定值断电保存
显示方式: 点阵LCD液晶显示带背光
显示功能:可显示瞬时流量、累积流量、压力、温度、当前时间和断电起止时间

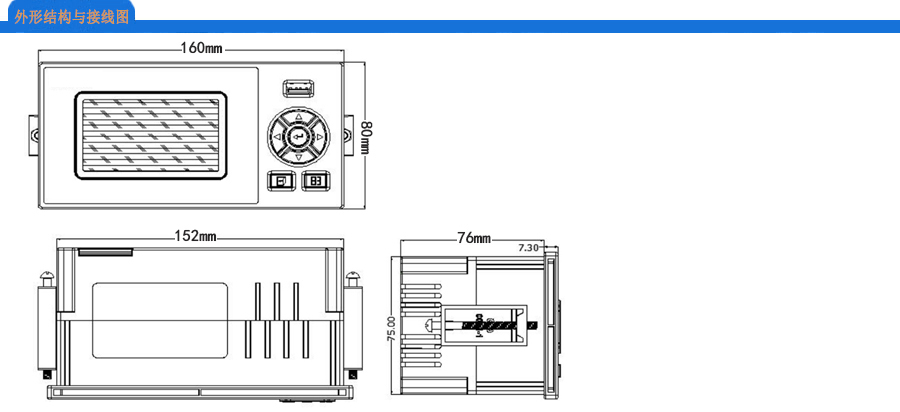

外形尺寸:横表：160X80mm、竖表：80X160mm
环境温度：0-50℃；
相对湿度：≤85%RH；避免强腐蚀气体
工作电源:220VAC 50HZ；24V
功 耗:≤8W
结 构:标准盘装嵌入式
液晶流量积算仪选型表：
SC-XJ202QF系列液晶流量积算仪在LED版基础上提高了测量与显示精度，更解决了无操作手册情况下全中文菜单更方便参数设定、更改及调试。记录功能可查询历史记录及曲线图。
输入信号：
流量线性模拟信号：4~20mADC、0～10mADC、0～20mADC
流量差压模拟信号：4～20mADC、0～10mADC、0～20mADC（可开方）
设定频率流量信号：1～10KHZ
压力补偿模拟信号：4～20mADC、0～10mADC、0～20mADC
温度补偿信号：热电阻PT100，热电偶K、E、T
温度补偿变送信号：4～20mADC、0～10mADC、0～20mADC
全输入电压信号：0～5V、1～5V或0～10V
注：输入信号菜单按键可切换。
输出信号：
模拟输出：4～20mADC、0～10mADC、0～20mADC
（通常为瞬时流量变送输出，瞬时、压力、温度变送输出菜单按键可切换）
报警输出：AC220V/3A，DC24V/2A（阻性负载）
馈电输出：DC24V±1，负载电流≤50mA
通讯接口：RS485，标准MODBUS RTU通讯协议或标准RS232
技术参数：
测量精度: 0.2%FS
存储长度：3天（间隔1秒时）~720天（间隔240秒时）
记录间隔：1、2、4、6、15、30、60、120、240秒九档可供选择
打印控制：打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机
设定方式:面板轻触式按键设定；参数设定值密码锁定；设定值断电保存
显示方式: 点阵LCD液晶显示带背光
显示功能:可显示瞬时流量、累积流量、压力、温度、当前时间和断电起止时间
外形尺寸:横表：160X80mm、竖表：80X160mm
环境温度：0-50℃；
相对湿度：≤85%RH；避免强腐蚀气体
工作电源:220VAC 50HZ；24V
功 耗:≤8W
结 构:标准盘装嵌入式
液晶流量积算仪选型表：
| SC-XJ | 液晶型流量积算仪 |
| 202 | 设计程序 |
| 代 码 | 仪表类型 |
|
QF RF MR |
流量积算 定量控制 积算记录 |
| 代 码 | 报警方式 |
|
0 1 2 |
无报警 瞬时上、下限报警 累积上、下限报警 |
| 代 码 | 通讯接口 |
|
无 R5 R2 |
缺省为不带通讯接口 带RS485 MODBUS-RTu 带RS232通讯接口 |
| 代 码 | 供电电源 |
| K | 220V AC |
