电接点液位显示控制仪
- SC-XMYA系列电接点液位显示控制仪接收液位开关信号，可分别设定每一个液位开关的液位值，以 LED 数码形式及光柱指示当前液位，并可和计算机连接通讯。适用于和各种电接点液位计和
- 咨询热线：0517-86788478
-
产品详情
SC-XMYA系列电接点液位显示控制仪接收液位开关信号，可分别设定每一个液位开关的液位值，以 LED 数码形式及光柱指示当前液位，并可和计算机连接通讯。适用于和各种电接点液位计和浮球液位计配套，用于锅炉汽包水位和其他液位的测量显示。
技术参数：
测量点数：32路
测量精度：±0.5%FS±1d ±0.2%FS±1d
报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、正值方式等。
变送输出精度：±0.3%FS 负载能力:0～600Ω
输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01～1000HZ
继电器接点容量：AC220V 3A（无感负载）
供电电源：AC220V ≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
电接点液位显示控制仪选型表：
技术参数：
测量点数：32路
测量精度：±0.5%FS±1d ±0.2%FS±1d
报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、正值方式等。
变送输出精度：±0.3%FS 负载能力:0～600Ω
输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01～1000HZ
继电器接点容量：AC220V 3A（无感负载）
供电电源：AC220V ≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
电接点液位显示控制仪选型表：
| SC | 企标 |
| XMYA | 电接点液位显示控制仪 |
| 9 | 设计程序（9000系列） |
| 代 码 | 显示方式 |
|
1 2 |
单屏+光柱 特殊显示方式订货时说明 |
| 代 码 | 输入点数 |
| 1~32 | 可任意设置输入点数 |
| 代 码 | 控制输出 |
|
0 1 2 3 4 |
无报警输出 一路报警输出 二路报警输出 三路报警输出 四路报警输出 |

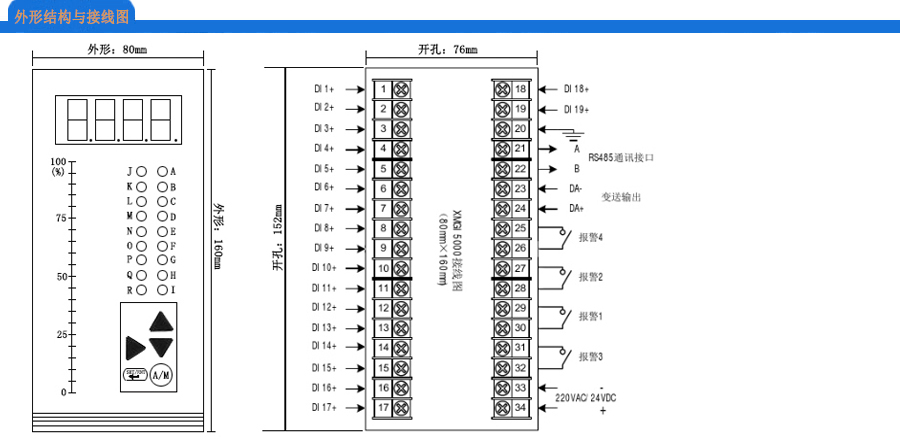

| 代 码 | 外形尺寸 |
|
H V |
横式160×80mm （开孔152×76mm） 竖式80×160mm （开孔76×152mm） |
| 代 码 | 变送输出 |
|
A B C D E F |
无变送输出 变送输出0～10mA 变送输出4～20mA 变送输出0～5V 变送输出1～5V 特殊信号送输出 |
| 代 码 | 通讯接口 |
|
无 T1 T2 T3 |
缺省为不带通讯接口 带RS485 MODBUS-RTu 带RS485 JCBUS 带RS232通讯接口 |
| 代 码 | 供电电源 |
|
K W |
220V AC 24V DC |
