产品详情
SC-XMTA系列单路数字显示控制仪可与各类传感器、变送器配合使用，将其测量的物理量以数字形式显示出来。可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。
技术参数：
测量点数：1路
测量精度：±0.5%FS±1d ±0.2%FS±1d
报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、正值方式等。
变送输出精度：±0.3%FS 负载能力:0～600Ω
输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01～1000HZ
继电器接点容量：AC220V 3A（无感负载）
供电电源：AC220V ≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
单路数字显示控制仪选型表：
技术参数：
测量点数：1路
测量精度：±0.5%FS±1d ±0.2%FS±1d
报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、正值方式等。
变送输出精度：±0.3%FS 负载能力:0～600Ω
输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01～1000HZ
继电器接点容量：AC220V 3A（无感负载）
供电电源：AC220V ≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
单路数字显示控制仪选型表：
| SC | 企标 |
| 代 码 | 仪表类型 |
|
XMZA XMTA |
单显仪表（无报警方式） 显示+报警控制 |
| 9 | 设计程序（9000系列） |
| 代 码 | 显示方式 |
|
1 2 |
单屏显示 双屏显示 |
| 代 码 | 输入方式 |
|
0 1 2 3 4 5 6 |
频率信号（0.01~10000Hz） 热电偶信号（E、K、B、J、T、N、R等） 热电阻信号（Pt100、Cu50、Cu100、BA1、BA2、G等） 直流电流信号（4~20mA、0~10mA） 直流电压信号（0~5V、1~5V、0~20mV、0~75mV、0~200mV） 远传压力电阻值及线性电阻值（0～400Ω） 全部输入类型（输入） |
| 代 码 | 报警方式 |
|
0 1 2 3 4 |
无报警 一路报警 二路报警 三路报警 四路报警 |

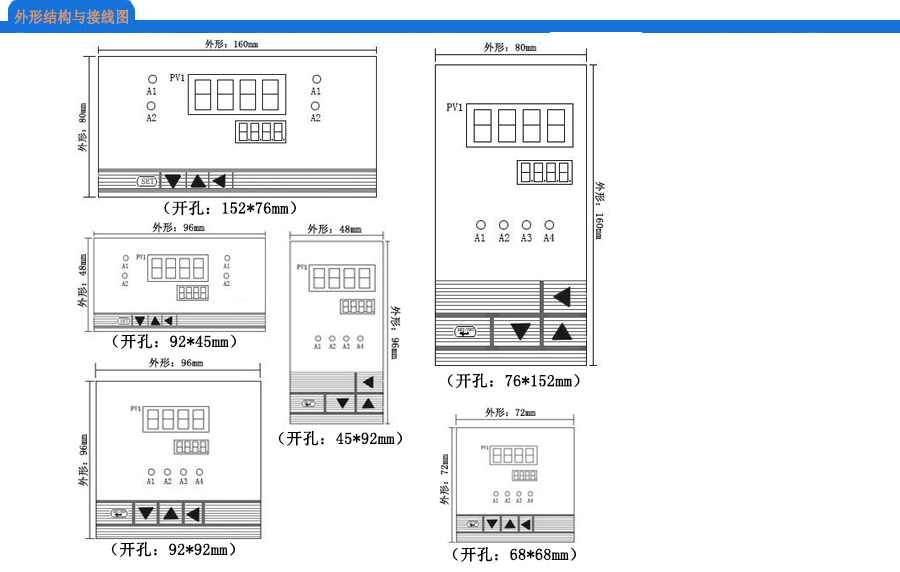

| 代 码 | 外形尺寸 |
|
H V J F Q S |
横式160×80mm （开孔152×76mm） 竖式80×160mm （开孔76×152mm） 横式96×48mm （开孔92×45mm） 方式96×96mm (开孔92×92mm) 方式72×72mm (开孔68×68mm) 方式48×48mm (开孔45×45mm) |
| 代 码 | 变送输出 |
|
A B C D E F G |
无变送输出 变送输出0～10mA 变送输出4～20mA 变送输出0～5V 变送输出1～5V 特殊信号变送输出 频率输出（1～10KHZ） |
| 代 码 | 定时功能 |
|
无 S |
缺省为无定时功能 带定时功能 |
| 代 码 | 24V直流输出 |
|
无 P |
缺省为无24V直流电源输出 带24V直流电源输出（可做二线制变送器电源） |
| 代 码 | 通讯接口 |
|
无 T1 T2 T3 |
缺省为不带通讯接口 带RS485 MODBUS-RTu 带RS485 JCBUS 带RS232通讯接口 |
| 代 码 | 供电电源 |
|
K W |
220V AC 24V DC |
