中长图无纸记录仪
- SC-RJ530系列中长图无纸记录仪将采集的数据/运算数据以时间为基轴记录在仪器内部的存储系统中，存储数据通过运算、模拟后显示在液晶屏上，历史记录可以显示数字、棒图显示、曲线
- 咨询热线：0517-86788478
-
产品详情
SC-RJ530系列中长图无纸记录仪将采集的数据/运算数据以时间为基轴记录在仪器内部的存储系统中，存储数据通过运算、模拟后显示在液晶屏上，历史记录可以显示数字、棒图显示、曲线显示、报警列表等。与各类传感器、变送器配合使用，可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集、通讯及记录。
SC-RJ530系列中长图无纸记录仪支持14路模拟量输入，14路模拟输出，20路报警输出，14路全隔离DC24V配电输出，设定数据与记录数据掉电保护功能，标准MODBUS-RTU协议，可实现远程监控。
技术参数：
测量点数：1~14路

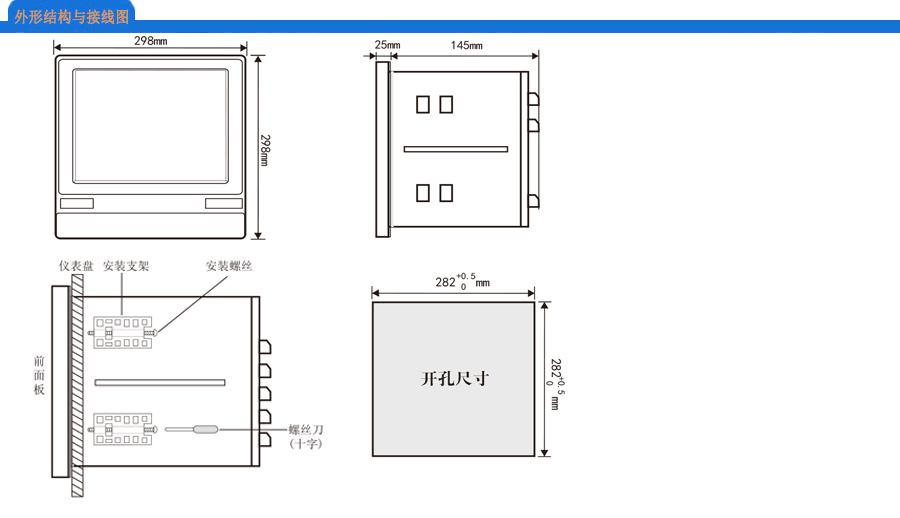

外形规格：298*298mm（开孔：282*282mm）
屏幕显示：12英寸640*480彩色TFT液晶显示
测量精度：±0.2%FS±1d
报警功能：20路
PID控制：6路
电流输入：4～20mADC、0～10mADC、0～20mADC
电压输入：0～5V、1-5V、0～20mV、0～100mV
电阻输入：0~400Ω
热电阻输入；Pt100、Cu50、G53、Cu100、BA1、BA2
热电偶输入：K、S、B、R、T、E、N、J、WRe3-25、WRe5-26
变送输出精度：±0.2%FS 负载能力:0～600Ω
24V馈电：14路
输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01～1000HZ
继电器接点容量：AC220V3A、DC30V3A
打印控制：打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机
供电电源：AC220V≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
无纸记录仪选型表：
SC-RJ530系列中长图无纸记录仪支持14路模拟量输入，14路模拟输出，20路报警输出，14路全隔离DC24V配电输出，设定数据与记录数据掉电保护功能，标准MODBUS-RTU协议，可实现远程监控。
技术参数：
测量点数：1~14路
外形规格：298*298mm（开孔：282*282mm）
屏幕显示：12英寸640*480彩色TFT液晶显示
测量精度：±0.2%FS±1d
报警功能：20路
PID控制：6路
电流输入：4～20mADC、0～10mADC、0～20mADC
电压输入：0～5V、1-5V、0～20mV、0～100mV
电阻输入：0~400Ω
热电阻输入；Pt100、Cu50、G53、Cu100、BA1、BA2
热电偶输入：K、S、B、R、T、E、N、J、WRe3-25、WRe5-26
变送输出精度：±0.2%FS 负载能力:0～600Ω
24V馈电：14路
输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01～1000HZ
继电器接点容量：AC220V3A、DC30V3A
打印控制：打印接口为RS-232C，可直接配接SP-A40SH系列串行打印机
供电电源：AC220V≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
无纸记录仪选型表：
| SC-RJ | 无纸记录仪 |
| 530 | 彩色中长图 |
| 代 码 | 输入通道数 |
|
1 2 3 … 14 |
1路 2路 3路 … 14路 |
| 代 码 | 模拟输出通道数 |
|
0 1 2 … 14 |
无输出 1路 2路 … 14路 |
| 代 码 | 报警输出数量 |
|
00 01 02 03 … 20 |
无报警 1路报警 2路报警 3路报警 … 20路报警 |
| 代 码 | 流量功能 |
|
0 1 2 |
无流量功能 带流量累积功能 带流量累积和流量补偿功能 |
| 代 码 | USB转存功能 |
|
0 1 |
无 USB转存+U盘 |
| 代 码 | 通讯接口 |
|
无 R5 R2 |
缺省为不带通讯接口 带RS485 MODBUS-RTu 带RS232通讯接口 |
| 代 码 | 供电电源 |
| K | 220V AC |
