产品详情
SC-RX202系列6路彩色精巧型无纸记录仪可与各类传感器、变送器配合使用,将其测量的物理量以数字形式显示出来。可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集、通讯及记录。
技术参数:
测量点数:1~6路

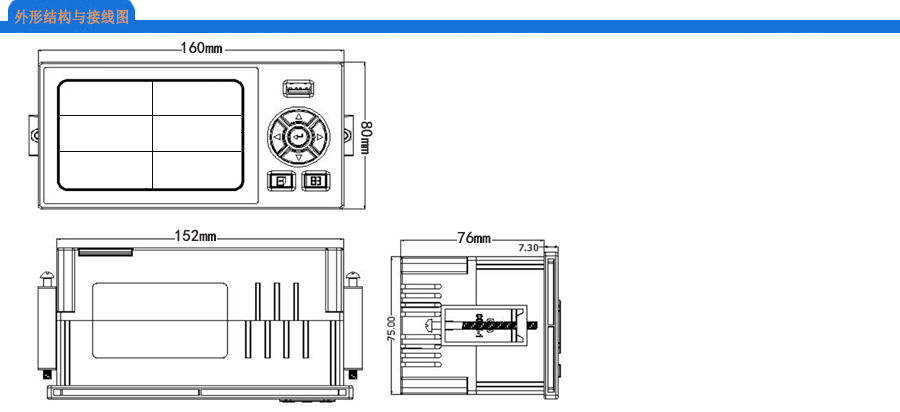

外形规格:160*80mm(开孔:152*76mm)
屏幕显示:彩屏LCD液晶显示
测量精度:±0.2%FS±1d
报警功能:zui多支持四路继电器报警输出
电流输入:4~20mADC、0~10mADC、0~20mADC
电压输入:0~5V、1-5V、0~20mV、0~100mV
电阻输入:0~400Ω
热电阻输入;Pt100、Cu50、G53、Cu100、BA1、BA2
热电偶输入:K、S、B、R、T、E、N、J、WRe3-25、WRe5-26
变送输出精度:±0.3%FS 负载能力:0~600Ω
输出入阻抗:0~10mA:500Ω、4~20mA:250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0~40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01~1000HZ
继电器接点容量:AC220V3A、DC30V3A
打印控制:打印接口为RS-232C,可直接配接SP-A40SH系列串行打印机
供电电源:AC220V≤6W或24V
工作环境要求:温度:0~50℃、相对湿度:<58%,无腐蚀性气体,无震动场合。
精巧型无纸记录仪选型表:
技术参数:
测量点数:1~6路
外形规格:160*80mm(开孔:152*76mm)
屏幕显示:彩屏LCD液晶显示
测量精度:±0.2%FS±1d
报警功能:zui多支持四路继电器报警输出
电流输入:4~20mADC、0~10mADC、0~20mADC
电压输入:0~5V、1-5V、0~20mV、0~100mV
电阻输入:0~400Ω
热电阻输入;Pt100、Cu50、G53、Cu100、BA1、BA2
热电偶输入:K、S、B、R、T、E、N、J、WRe3-25、WRe5-26
变送输出精度:±0.3%FS 负载能力:0~600Ω
输出入阻抗:0~10mA:500Ω、4~20mA:250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0~40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01~1000HZ
继电器接点容量:AC220V3A、DC30V3A
打印控制:打印接口为RS-232C,可直接配接SP-A40SH系列串行打印机
供电电源:AC220V≤6W或24V
工作环境要求:温度:0~50℃、相对湿度:<58%,无腐蚀性气体,无震动场合。
精巧型无纸记录仪选型表:
SC-RX | 精巧型无纸记录仪 |
202 | 设计程序 |
代 码 | 屏幕显示 |
D C |
单色 彩屏 |
代 码 | 输入通道数 |
5 6 |
5路 6路 |
代 码 | 流量功能 |
0 1 2 |
无流量功能 带流量累积功能 带流量累积和流量补偿功能 |
代 码 | 通讯接口 |
无 R5 R2 |
缺省为不带通讯接口 带RS485 MODBUS-RTu 带RS232通讯接口 |
代 码 | 供电电源 |
K | 220V AC |
