智能PID调节仪
- SC-XMPA系列智能PID调节仪也叫PID调节器，是利用PID（P比例、I积分、D微分）进行调节的仪表。与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、速度等物理量的测量显示
- 咨询热线：0517-86788478
-
产品详情

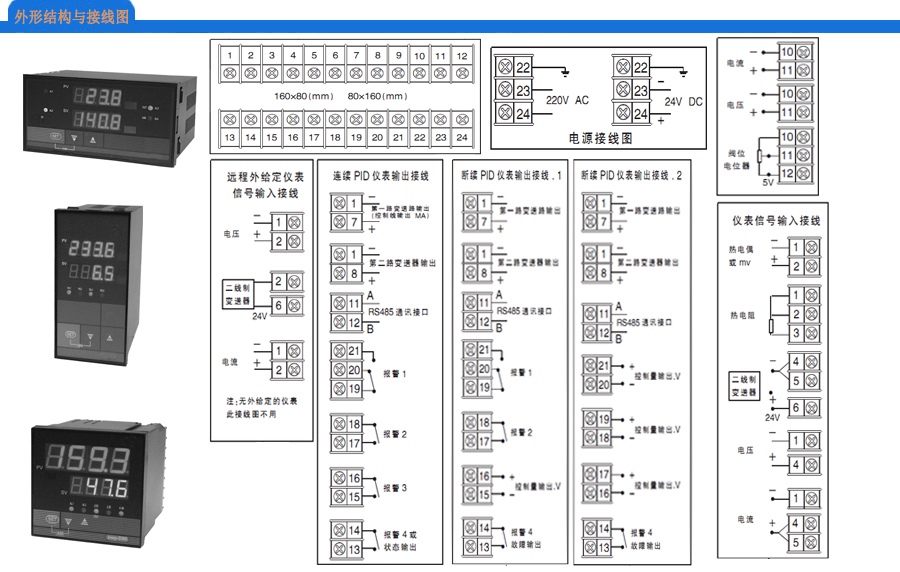

SC-XMPA系列智能PID调节仪也叫PID调节器，是利用PID（P比例、I积分、D微分）进行调节的仪表。与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、速度等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动、气动调节阀进行PID调节和控制、报警控制、数据采集等功能。
主要功能：
1、二十多种输入信号可选择（测量输入信号可进行开方及小信号切除）。
2、过程量、给定值、控制量、阀位反馈量等多重显示。测量值与给定值的显示可进行加减运算。
3、控制量PID调节正反作用选择。
4、可独立设置PID调节器的上下限限幅值。
5、PID参数自整定或P参数独立自整定。
6、开机自动或开机手动且手动输出值可预置。
7、手自动双向无扰动切换及手动状态指示与输出。
8、输入开关量SB功能控制给定值位移。
9、二个或三个模拟量输出。
10、仪表zui多可有六个开关量输出，也可设置其中一个开关量对另外二个开关zui有选择的进行监控，实现带有消音时间的智能声光报警功能。
11、远程EM1、EM2控制。
12、50Hz同步双向可控硅过零补控制算法以实现对每一个正统波的优化控制，避免了大功率负载对电网的高次谐波污染。
13、断续PID的调节器仪表可以为用户内置40A双向可控硅直接控制交流2KM以下的单项阻性负载或输出3组触发500A以下双向可控硅的同步信号。
14、8组给定值SP及P、I、D参数存储和调用。
15、远程开关量控制调节器的控制量输出为PID调节方式或保持状态，双向无扰动切换。
16、给定值及PID参数在线无扰动设置。
17、远程开关量控制调节器的控制量输入为PID调节方式或跟踪状态，双向无扰动切换。
18、仪表内在作PID调节或位式控制的同时，可以定义一个或二个继电器实现每一个通道长达100小时定时精度10-5的双通道定时功能。
19、断阻、断线、断偶后可故障控制输出，也可实现阀位反馈的堵转或断线（1-5V、4-20mA）的故障控制输出。
技术参数：
测量精度：±0.5%FS+1d ±0.2%FS+1d
模拟输入阻抗：电流信号:≤50Ω；电压信号:≥500kΩ
模拟输出阻抗：电流信号:0 - 10mA≥1.5kΩ;4 - 20mA≥250Ω
电压信号:0 - 5V,1 - 5V输出阻抗≤1Ω
开关量输出：交流220V，3A（阻性负载）
手动/自动状态输出：自动状态为断；手动状态为通
断电后设置的参数保持时间：≥20年
绝缘阻抗：交流电压1500V、1分钟
绝缘阻抗：50MΩ以上
工作环境要求：温度：0 - 50℃、相对湿度≤85%，无腐蚀性气体，无震动场合。
智能PID调节仪选型表：
主要功能：
1、二十多种输入信号可选择（测量输入信号可进行开方及小信号切除）。
2、过程量、给定值、控制量、阀位反馈量等多重显示。测量值与给定值的显示可进行加减运算。
3、控制量PID调节正反作用选择。
4、可独立设置PID调节器的上下限限幅值。
5、PID参数自整定或P参数独立自整定。
6、开机自动或开机手动且手动输出值可预置。
7、手自动双向无扰动切换及手动状态指示与输出。
8、输入开关量SB功能控制给定值位移。
9、二个或三个模拟量输出。
10、仪表zui多可有六个开关量输出，也可设置其中一个开关量对另外二个开关zui有选择的进行监控，实现带有消音时间的智能声光报警功能。
11、远程EM1、EM2控制。
12、50Hz同步双向可控硅过零补控制算法以实现对每一个正统波的优化控制，避免了大功率负载对电网的高次谐波污染。
13、断续PID的调节器仪表可以为用户内置40A双向可控硅直接控制交流2KM以下的单项阻性负载或输出3组触发500A以下双向可控硅的同步信号。
14、8组给定值SP及P、I、D参数存储和调用。
15、远程开关量控制调节器的控制量输出为PID调节方式或保持状态，双向无扰动切换。
16、给定值及PID参数在线无扰动设置。
17、远程开关量控制调节器的控制量输入为PID调节方式或跟踪状态，双向无扰动切换。
18、仪表内在作PID调节或位式控制的同时，可以定义一个或二个继电器实现每一个通道长达100小时定时精度10-5的双通道定时功能。
19、断阻、断线、断偶后可故障控制输出，也可实现阀位反馈的堵转或断线（1-5V、4-20mA）的故障控制输出。
技术参数：
测量精度：±0.5%FS+1d ±0.2%FS+1d
模拟输入阻抗：电流信号:≤50Ω；电压信号:≥500kΩ
模拟输出阻抗：电流信号:0 - 10mA≥1.5kΩ;4 - 20mA≥250Ω
电压信号:0 - 5V,1 - 5V输出阻抗≤1Ω
开关量输出：交流220V，3A（阻性负载）
手动/自动状态输出：自动状态为断；手动状态为通
断电后设置的参数保持时间：≥20年
绝缘阻抗：交流电压1500V、1分钟
绝缘阻抗：50MΩ以上
工作环境要求：温度：0 - 50℃、相对湿度≤85%，无腐蚀性气体，无震动场合。
智能PID调节仪选型表：
| SC | 企标 |
| XMPA | 智能PID调节仪 |
| 9 | 设计程序（9000系列） |
| 代 码 | 显示方式 |
|
1 2 3 4 5 6 |
双屏显示 三屏显示 双屏+单光柱 双屏+双光柱 单屏+双光柱 单屏+三光柱 |
| 代 码 | 输入方式 |
|
1 2 3 4 5 6 7 8 |
配热电偶(E、K、S、B、J、T、R、N） 配热电阻（Pt100、Cu50、Cu100、BA1、BA2、G） 配直流电流（0～10mA、4～20mA） 配直流电压（0～5V、1～5V、0～20mV、0～75mV、0～200mV） 配用远传压力电阻值及线性电阻值（0～400Ω） 配用1～5全部类型，用户可随时改变输入类型其中任何一种 频率输入（0～10KHZ） 特特殊输入（如开方、小信号切除，订货请注明） |
| 代 码 | 控制输出及调节方式（下表中前为连续PID方式，后为断续PID方式） |
|
1 2 3 4 5 6 7 |
PID4～20mA输出（反作用） PID0～ 10mA输出（反作用） PID0～5V输出（反作用） PID1～5V输出（反作用） PID0～10V输出（反作用） 正作用(1～5其中一种,订货注明) 1～6其中一种+继电器(订货注明继电器的种类和数量) |
|
1 2 3 4 5 6 7 8 |
时间比例开关量输出 内置可控硅(双向41A、2KW以内）输出 内置可控硅（双向41A、2K[3个继电器，订货注明） 外接可控硅（单硅或双硅） 外接可控硅（单硅或双硅）（可加2或3个继电器，订货注明） 采用三相过零插补法可控硅触发（触发电流达500mA以上） 三相过零可控硅触发加1或2个电器（订货注明） SSR因态继电器输出（12V）加2个继电器报警（用户提供SSR技术参数） |
| 代 码 | 附加功能 |
|
1 2 3 4 5 6 7 8 9 0 |
无附加功能 有输出上限、下限控制范围 有开机手动功能 EM1功能 EM2功能 SB功能 自整定功能 8组PID参数选择 比值控制：SP=A×外给定+B 阀位反馈显示及跟踪控制（默认输入4-20mA或订货说明 |
| 代 码 | 外形尺寸 |
|
H V F Q |
横式160×80mm （开孔152×76mm） 竖式80×160mm （开孔76×152mm） 方式96×96mm (开孔92×92mm) 方式72×72mm (开孔68×68mm) |
| 代 码 | 阀位反馈输入方式 |
|
A B C D E F G |
无变送输出 变送输出0～10mA 变送输出4～20mA 变送输出0～5V 变送输出1～5V 特殊信号送输出 反馈输出（默认输入4～ 20mA或订货说明） |
| 代 码 | 24V直流输出 |
|
无 P |
缺省为无24V直流电源输出 带24V直流电源输出（可做二线制变送器电源） |
| 代 码 | 通讯接口 |
|
无 T1 T2 T3 |
缺省为不带通讯接口 带RS485 MODBUS-RTu 带RS485 JCBUS 带RS232通讯接口 |
| 代 码 | 供电电源 |
|
K W |
220V AC 24V DC |
