产品详情
SC-DFD/Q系列智能操作器又称智能手操器，适合作为DCS系统回路调节控制输出和智能调节器控制输出的备用操作器使用，可同时输入和显示给定信号和反馈信号，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、速度等物理量的测量显示，并配合各种执行器对电磁阀、电动调节阀、变频器等设备进行控制、报警控制、数据采集等功能。
智能操作器可自动接系统（或调节仪）的给定信号和阀位的反馈信号，根据二者的偏差进行调节，输出相应的控制量，并可取代小功率伺服放大器直接驱动阀门，可接在各种调节器或计算机控制系统之后作备用仪表，不对机组施加自动调节作用，仅能实现机组启动、停机、并网后的能使机组带上额定负荷，以及接受事故信号后能使机组自动停机的装置。
D型手操器是一台由调节器或DCS传给的控制信号和执行器反馈来的阀门位置信号进行运算后，直接输出正反转电信号驱动电动执行器的电机，控制电机的正反转，同时输出阀位信号给调节器。操作器自动转手动时，输出开关量的状态信号给调节器，作为调节器进行阀位跟踪信号，即当调节器接收到操作器的手动状态信号时，调节器对阀位进跟踪。
Q型操作器是一台由调节器或DCS传入的控制信号和执行器反馈来的阀门位置信号进行运算后，输出线性电流或电压信号直接驱动气动阀，控制阀门的开关，同时输出阀位信号给调节器。操作器自动转手动时，输出开关量的状态信号给调节器，作为调节器进行阀位跟踪信号，即当调节器接收到操作器的手动状态信号时，调节器对阀位进行跟踪。
硬手操是一台无自动控制的操作器，仅接收阀位信号，通过人机对话控制输出，输出的信号可以是正反转电信号（D型硬手操）或线性电流电压信号（Q型或硬手操）。并通过阀位信号的接收，显示阀位，来确定阀门的开度。
技术参数：
测量精度：±0.5%FS+1d ±0.2%FS+1d
模拟输出准确度:阀位反馈输出±0.5%FS、控制量输出±0.5%FS
模拟输出驱动负载阻抗:电流信号:0～10mA≥1.5KΩ;4～20mA≥250Ω
电压信号:0～5V1～5V输出阻抗≤1Ω
模拟输入阻抗：电流信号：≤50Ω；电压信号：≤500KΩ
手动/自动状态输出：自动状态为断；手动状态为通
远程手动输入EM1：低电平接通，EM1动能有效，断开无效。
远程手动输入EM2：低电平接通，EM2动能有效，断开无效。
断电器接点容量：AC220V，3A（阻性负载）
仪表断电后设置的参数保持时间：≥20年
绝缘强度：交流电压1500V、1分钟
绝缘阻抗：50MΩ以上
供电电源：220V、50HZ、≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：≤85%，无腐蚀性气体，无震动场合。
智能手操器选型表：
智能操作器可自动接系统（或调节仪）的给定信号和阀位的反馈信号，根据二者的偏差进行调节，输出相应的控制量，并可取代小功率伺服放大器直接驱动阀门，可接在各种调节器或计算机控制系统之后作备用仪表，不对机组施加自动调节作用，仅能实现机组启动、停机、并网后的能使机组带上额定负荷，以及接受事故信号后能使机组自动停机的装置。
D型手操器是一台由调节器或DCS传给的控制信号和执行器反馈来的阀门位置信号进行运算后，直接输出正反转电信号驱动电动执行器的电机，控制电机的正反转，同时输出阀位信号给调节器。操作器自动转手动时，输出开关量的状态信号给调节器，作为调节器进行阀位跟踪信号，即当调节器接收到操作器的手动状态信号时，调节器对阀位进跟踪。
Q型操作器是一台由调节器或DCS传入的控制信号和执行器反馈来的阀门位置信号进行运算后，输出线性电流或电压信号直接驱动气动阀，控制阀门的开关，同时输出阀位信号给调节器。操作器自动转手动时，输出开关量的状态信号给调节器，作为调节器进行阀位跟踪信号，即当调节器接收到操作器的手动状态信号时，调节器对阀位进行跟踪。
硬手操是一台无自动控制的操作器，仅接收阀位信号，通过人机对话控制输出，输出的信号可以是正反转电信号（D型硬手操）或线性电流电压信号（Q型或硬手操）。并通过阀位信号的接收，显示阀位，来确定阀门的开度。
技术参数：
测量精度：±0.5%FS+1d ±0.2%FS+1d
模拟输出准确度:阀位反馈输出±0.5%FS、控制量输出±0.5%FS
模拟输出驱动负载阻抗:电流信号:0～10mA≥1.5KΩ;4～20mA≥250Ω
电压信号:0～5V1～5V输出阻抗≤1Ω
模拟输入阻抗：电流信号：≤50Ω；电压信号：≤500KΩ
手动/自动状态输出：自动状态为断；手动状态为通
远程手动输入EM1：低电平接通，EM1动能有效，断开无效。
远程手动输入EM2：低电平接通，EM2动能有效，断开无效。
断电器接点容量：AC220V，3A（阻性负载）
仪表断电后设置的参数保持时间：≥20年
绝缘强度：交流电压1500V、1分钟
绝缘阻抗：50MΩ以上
供电电源：220V、50HZ、≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：≤85%，无腐蚀性气体，无震动场合。
智能手操器选型表：
| SC | 企标 |
|
DFD DFQ |
电动手操器(输出正转、反转信号) 气动手操器（输出电流信号） |
| 9 | 设计程序（9000系列） |
| 代 码 | 显示方式 |
|
1 2 3 4 |
单屏+双光柱 双屏+单光柱 双屏+双光柱 三屏显示 |
| 代 码 | 输入方式 |
|
1 2 3 |
电流信号（4~20mA、0~10mA） 电压信号（0~5V、1~5V） 特殊输入订货时说明 |
| 代 码 | 控制输出及调节方式（下表中前为DFD选项，后为DFQ选项） |
|
1 2 3 4 5 6 |
正转、反转+上、下限报警 正转、反转+手动输出 正转、反转+EM1功能 正转、反转+EM2功能 正转、反转+开机手动功能 正转、反转+上、下限限幅功能 |
|
1 2 3 4 5 6 |
输出直流（0～10mA、4～20mA）+上、下限报警 输出直流（0～10mA、4～20mA）+手动输出 输出直流（0～10mA、4～20mA）+EM1功能 输出直流（0～10mA、4～20mA）+EM2功能 输出直流（0～10mA、4～20mA）+开机手动功能 输出直流 （0～0mA、4～20mA）+上、下限限幅功能 |

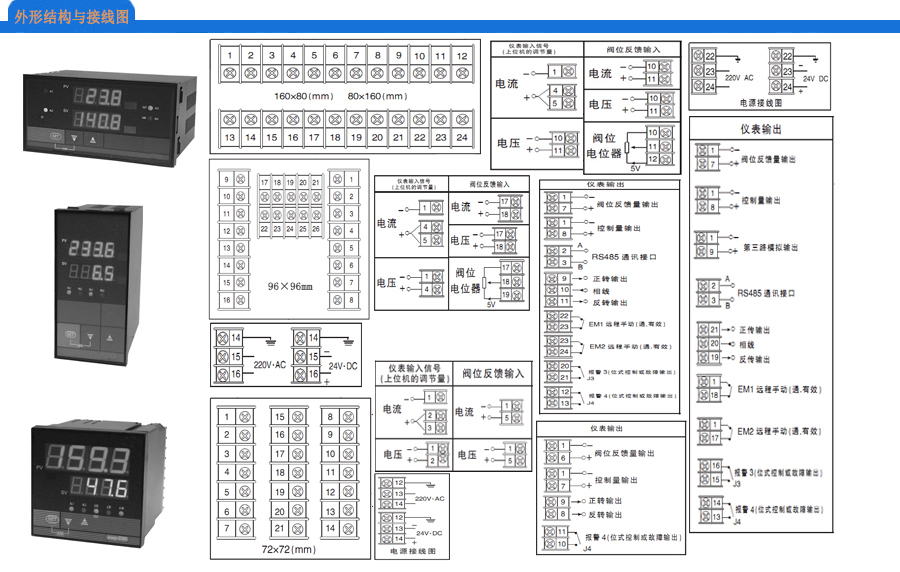

| 代 码 | 外形尺寸 |
|
H V F Q |
横式160×80mm （开孔152×76mm） 竖式80×160mm （开孔76×152mm） 方式96×96mm (开孔92×92mm) 方式72×72mm (开孔68×68mm) |
| 代 码 | 阀位反馈输入方式 |
|
A B C D E F |
无变送输出 变送输出0～10mA 变送输出4～20mA 变送输出0～5V 变送输出～5V 特殊信号送输出（订货说明）） |
| 代 码 | 控制量变送输出 |
|
a b c d e f |
无变送输出 变送输出0～10mA 变送输出4～20mA 变送输出0～5V 变送输出1～5V 特殊信号送输出（订货说明） |
| 代 码 | 24V直流输出 |
|
无 P |
缺省为无24V直流电源输出 带24V直流电源输出（可做二线制变送器电源） |
| 代 码 | 通讯接口 |
|
无 T1 T2 T3 |
缺省为不带通讯接口 带RS485 MODBUS-RTu 带RS485 JCBUS 带RS232通讯接口 |
| 代 码 | 供电电源 |
|
K W |
220V AC 24V DC |
