SC-XMDA系列多路巡回显示控制仪可各类传感器、变送器配合使用，将其测量的物理量以数字形式显示出来。可对zui多二十四路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。
技术参数：
测量点数：8路、16路、24路
测量精度：±0.5%FS±1d ±0.2%FS±1d
报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、正值方式等。
变送输出精度：±0.3%FS 负载能力:0～600Ω
输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01～1000HZ
继电器接点容量：AC220V 3A（无感负载）
供电电源：AC220V≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
多路巡回显示控制仪选型表：
技术参数：
测量点数：8路、16路、24路
测量精度：±0.5%FS±1d ±0.2%FS±1d
报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、正值方式等。
变送输出精度：±0.3%FS 负载能力:0～600Ω
输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01～1000HZ
继电器接点容量：AC220V 3A（无感负载）
供电电源：AC220V≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
多路巡回显示控制仪选型表：
| SC | 企标 |
| XMDA | 多路巡回显示控制仪 |
| 9 | 设计程序（9000系列） |
| 代 码 | 显示方式 |
|
1 2 3 4 5 |
测量十巡检通路 测量巡检通路十报警点（灯报警） 测量十巡检通路十报警点（数码管） 四屏显示 单屏十四光柱 |
| 代 码 | 输入方式 |
|
1 2 3 4 5 |
同为热电偶信号（E、K、B、J、T、N、R等） 同为热电阻信号（Pt100、Cu50、Cu100、BA1、BA2、G等） 同为电流信号（4~20mA、0~10mA） 同为电压信号（0~5V、1~5V、0~20mV、0~75mV、0~200mV） 同为远传压力电阻及线性电阻值（0～400Ω） |
| 代 码 | 控制输出及调节方式 |
|
1 2 3 4 5 6 7 8 9 |
只巡检各通路测量值，无控制 各巡检通路统一设置上限、下限报警值 各巡检通路独立设置上限、下限报警值 各巡检通路统一上限、下限报警值，分别由各通路报警灯或数码管显示 各通路独立设置上限、下限报警值，分别由各通路报警灯或数码管显示 1～4路独立使用SP1、SP2、SP3、SP4四个设定值，5～16路仅作指示 即时值或平均值的上限或下限报警（SP3和SP4） SP3的设定值监视所有巡检点的上限和下限报警(闪光报警功能) 各路可分别指定SP1、SP2、SP3、SP4四个设定值 |
| 代 码 | 输入巡检通道数 |
|
1 2 3 4 5 6 |
4路巡检 8路巡检 12路巡检 16路巡检 20路巡检（保留） 24路巡检（保留） |

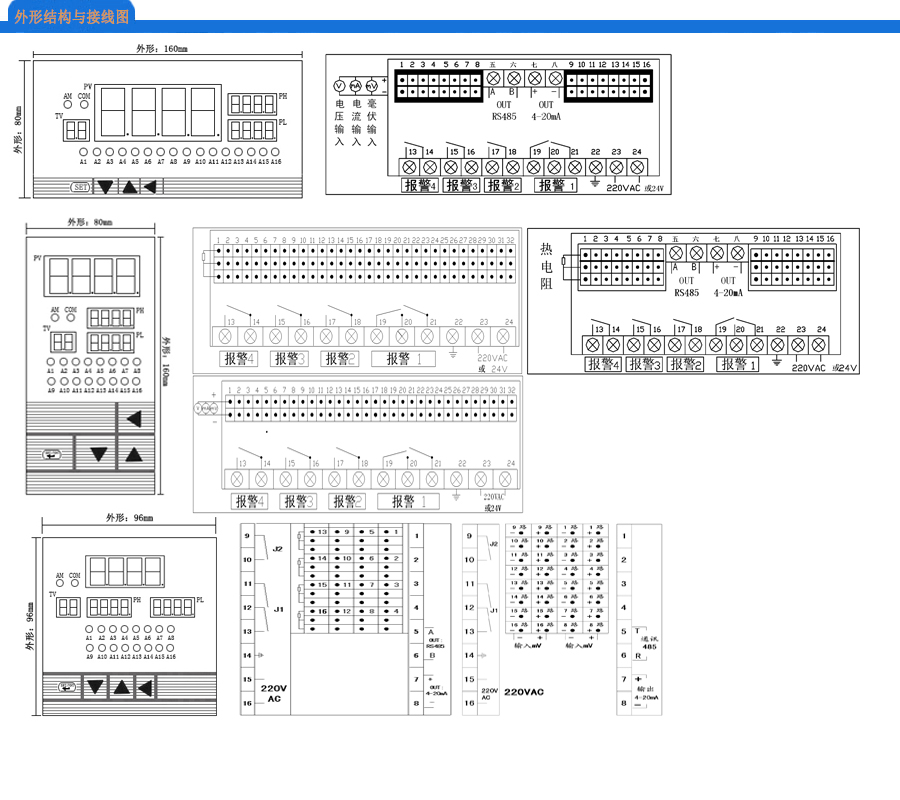

| 代 码 | 外形尺寸 |
|
H V F |
横式160×80mm （开孔152×76mm） 竖式80×160mm （开孔76×152mm） 方式96×96 mm （开孔92×92mm） |
| 代 码 | 变送输出 |
|
A B C D E F |
无变送输出 变送输出0～10mA 变送输出4～20mA 变送输出0～5V 变送输出1～5V 特殊信号送输出 |
| 代 码 | 变送输出值选择 |
|
1 2 3 4 |
即时值 zui大值 zui小值 平均值 |
| 代 码 | 24V直流输出 |
|
无 P |
缺省为无24V直流电源输出 带24V直流电源输出（可做二线制变送器电源） |
| 代 码 | 通讯接口 |
|
无 T1 T2 T3 |
缺省为不带通讯接口 带RS485 MODBUS-RTu 带RS485 JCBUS 带RS232通讯接口 |
| 代 码 | 供电电源 |
|
K W |
220V AC 24V DC |
