四路显示控制仪
- SC-XMEA系列四路显示控制仪可同时与四路各类传感器、变送器配合使用，将其测量的物理量以数字形式显示出来。可对四路温度、压力、液位、流量、重量等工业过程参数进行测量、显示
- 咨询热线：0517-86788478
-
产品详情
SC-XMEA系列四路显示控制仪可同时与四路各类传感器、变送器配合使用，将其测量的物理量以数字形式显示出来。可对四路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。
技术参数：
测量点数：4路
测量精度：±0.5%FS±1d ±0.2%FS±1d
报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、正值方式等。
变送输出精度：±0.3%FS 负载能力:0～600Ω
输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01～1000HZ
继电器接点容量：AC220V 3A（无感负载）
供电电源：AC220V ≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
四路数字显示控制仪选型表：
技术参数：
测量点数：4路
测量精度：±0.5%FS±1d ±0.2%FS±1d
报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、正值方式等。
变送输出精度：±0.3%FS 负载能力:0～600Ω
输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01～1000HZ
继电器接点容量：AC220V 3A（无感负载）
供电电源：AC220V ≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。
四路数字显示控制仪选型表：
| SC | 企标 |
| XMEA | 四回路显示控制仪 |
| 9 | 设计程序（9000系列） |
| 代 码 | 显示方式 |
|
1 2 |
四屏显示 单屏+四光柱 |
| 代 码 | 输入方式 |
|
1 2 3 4 5 |
同为热电偶信号（E、K、B、J、T、N、R等） 同为热电阻信号（Pt100、Cu50、Cu100、BA1、BA2、G等） 同为电流信号（4~20mA、0~10mA） 同为电压信号（0~5V、1~5V、0~20mV、0~75mV、0~200mV） 有输入为Pt100和输入为电流或电压 |
| 代 码 | 报警方式 |
|
0 1 2 3 4 |
无报警 四路统一设置上限、下限报警值（共用2只继电器） 四路独立设置上限、下限报警值（共用2只继电器） 四路独立设置上限或下限报警值（共用1只继电器） 四个继电器（任意分配给四个输入） |

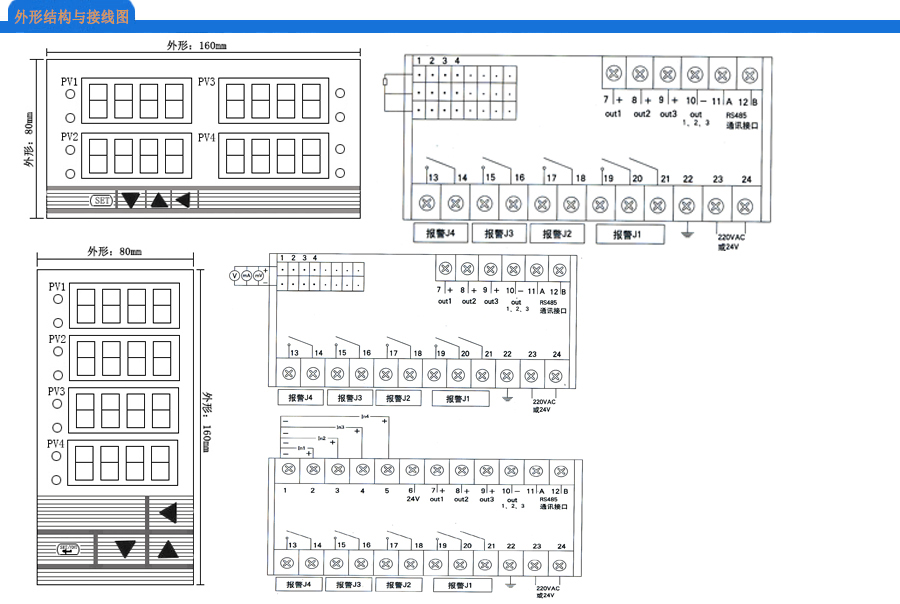

| 代 码 | 外形尺寸 |
|
H V |
横式160×80mm （开孔152×76mm） 竖式80×160mm （开孔76×152mm） |
| 代 码 | 变送输出 |
|
A B D |
无变送输出 各自输出相同4~20mA信号 各自输出相同其它信号 |
| 代 码 | 24V直流输出 |
|
无 P |
缺省为无24V直流电源输出 带24V直流电源输出（可做二线制变送器电源） |
| 代 码 | 通讯接口 |
|
无 T1 T2 T3 |
缺省为不带通讯接口 带RS485 MODBUS-RTu 带RS485 JCBUS 带RS232通讯接口 |
| 代 码 | 供电电源 |
|
K W |
220V AC 24V DC |
